Máy tiện CNC Haas DS-40Y – Máy tiện 2 đầu trục chính, Y-Axis công suất cao

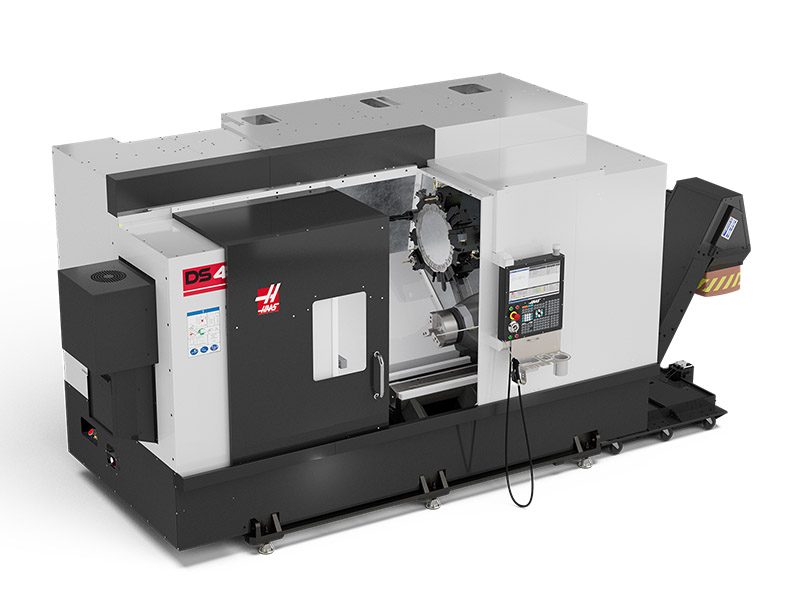

Haas DS-40Y là máy tiện CNC 2 đầu trục chính (Dual-Spindle) tích hợp trục Y, trục C và dao sống (Live Tooling), được Haas Automation phát triển cho các ứng dụng gia công chi tiết lớn và sản xuất với sản lượng cao. Với khả năng tiện, phay, khoan và taro trên cùng một máy, DS-40Y giúp giảm số lần gá đặt, hạn chế thao tác chuyển phôi và nâng cao năng suất gia công.

Haas DS-40Y – Giải pháp gia công "Done-In-One"

Điểm nổi bật của máy tiện CNC Haas DS-40Y nằm ở sự kết hợp giữa hai trục chính đối diện, trục Y và hệ thống dao sống. Cấu hình này cho phép thực hiện nhiều nguyên công trên một chi tiết mà không cần chuyển sang nhiều máy khác nhau.

Trục chính chính sử dụng mâm cặp 15 inch, công suất tiêu chuẩn 40 hp (29,8 kW) và tốc độ tối đa 2.400 vòng/phút. Máy có khả năng gia công chi tiết với đường kính cắt tối đa 27,5 inch (699 mm) và chiều dài cắt tối đa lên tới 44 inch (1.118 mm) tùy theo phương án gá đặt. Khả năng phôi thanh đạt 4 inch (102 mm), phù hợp với nhiều chi tiết có kích thước lớn.

Hai trục chính – tối ưu quy trình gia công

DS-40Y được trang bị hai trục chính đối diện, cho phép thực hiện gia công hai đầu chi tiết và chuyển giao phôi trực tiếp giữa các trục chính.

Hệ thống trục chính có khả năng đồng bộ hoàn toàn, hỗ trợ chuyển phôi khi đang vận hành với tốc độ đồng bộ lên tới 2.400 vòng/phút. Điều này giúp giảm thời gian dừng máy, giảm số lần gá đặt và hạn chế sai số phát sinh khi phải chuyển chi tiết giữa các công đoạn.

Trục chính phụ có công suất 30 hp (22,4 kW), tốc độ tối đa 3.400 vòng/phút và mô-men xoắn tối đa khoảng 406,7 Nm tại 500 vòng/phút. Trục C của trục chính phụ được tích hợp phanh cơ khí với mô-men giữ 250 ft-lb (339 Nm), hỗ trợ hiệu quả cho các nguyên công phay và khoan lệch tâm.

Trục Y, trục C và Live Tooling – gia công đa nhiệm

Một trong những ưu điểm quan trọng của Haas DS-40Y là khả năng gia công ngoài tâm nhờ trục Y. Máy có hành trình:

• X: 508 mm
• Y: ±76 mm
• Z: 1.118 mm

Trục Y kết hợp với trục C và dao sống cho phép thực hiện nhiều nguyên công như phay, khoan và taro trực tiếp trên máy tiện.

Hệ thống dao sống sử dụng chuẩn BMT75, tốc độ tối đa 4.000 vòng/phút. Máy được trang bị turret 12 vị trí, thời gian thay đổi một dao khoảng 2 giây, giúp duy trì hiệu suất cao trong các chu kỳ gia công liên tục.

Khả năng gia công lớn, phù hợp sản xuất công nghiệp

Với kích thước làm việc lớn, DS-40Y hướng tới những xưởng cơ khí cần gia công các chi tiết có đường kính và chiều dài đáng kể nhưng vẫn yêu cầu khả năng thực hiện nhiều nguyên công trên một máy.

Một số thông số đáng chú ý:

Thông số trên áp dụng cho cấu hình máy tiêu chuẩn; các tùy chọn bổ sung có thể làm thay đổi thông số kỹ thuật của máy.

Hệ điều khiển Haas hiện đại

DS-40Y sử dụng hệ điều khiển Haas với màn hình rộng, tay quay điện tử có màn hình cảm ứng, kết nối Ethernet và Wi-Fi. Máy cũng được trang bị các tính năng hỗ trợ sản xuất như Advanced Tool Management, Rigid Tapping, Spindle Orientation, HaasConnect và HaasDrop.

Những tính năng này giúp người vận hành dễ dàng lập trình, quản lý dao, truyền chương trình và theo dõi tình trạng máy trong môi trường sản xuất hiện đại.

Haas DS-40Y phù hợp với những ứng dụng nào?

Với cấu hình hai trục chính, Y-Axis, C-Axis và Live Tooling, máy tiện CNC Haas DS-40Y đặc biệt phù hợp với các doanh nghiệp gia công cơ khí chính xác và sản xuất hàng loạt.

Máy có thể được sử dụng cho:

• Gia công các chi tiết cơ khí kích thước lớn.
• Tiện và gia công hai đầu chi tiết.
• Phay lệch tâm trên máy tiện.
• Khoan và taro ngoài tâm.
• Gia công các chi tiết yêu cầu nhiều nguyên công.
• Sản xuất hàng loạt với yêu cầu giảm thời gian gá đặt.
• Gia công các chi tiết cần chuyển giao giữa hai trục chính.

Việc tích hợp nhiều chức năng trong một máy giúp giảm số lần gá đặt và chuyển phôi, từ đó có thể cải thiện năng suất cũng như tính nhất quán của sản phẩm.

Tại sao nên lựa chọn máy tiện CNC Haas DS-40Y?

Haas DS-40Y là lựa chọn đáng chú ý cho những xưởng sản xuất đang tìm kiếm một máy tiện CNC công suất cao với khả năng gia công đa nhiệm. Sự kết hợp giữa hai trục chính, trục Y, trục C, dao sống BMT75 và khả năng đồng bộ chuyển phôi tạo nên một giải pháp gia công "Done-In-One" hiệu quả.

Thay vì chia một chi tiết thành nhiều công đoạn trên nhiều máy, DS-40Y có thể thực hiện nhiều nguyên công trong cùng một chu trình, giúp giảm thao tác của người vận hành, hạn chế sai số do gá đặt lại và rút ngắn thời gian sản xuất.

Kết luận

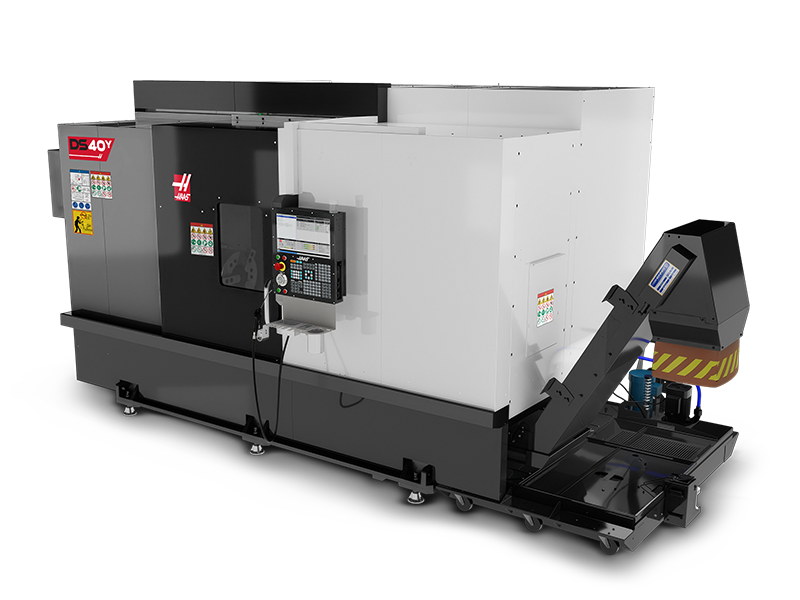

Máy tiện CNC Haas DS-40Y là dòng máy tiện 2 trục chính Y-Axis có kích thước gia công lớn, được thiết kế hướng tới năng suất và khả năng gia công đa nhiệm. Với công suất trục chính 40 hp, mâm cặp 15 inch, khả năng phôi thanh 4 inch, hành trình Z 44 inch cùng hệ thống Y-Axis, C-Axis và Live Tooling BMT75, DS-40Y đáp ứng tốt các yêu cầu gia công phức tạp trong môi trường sản xuất công nghiệp.

Nếu doanh nghiệp đang tìm kiếm máy tiện CNC Haas chính hãng tại Việt Nam, Haas DS-40Y là một lựa chọn phù hợp cho các xưởng cần năng lực gia công lớn, giảm số lần gá đặt và nâng cao hiệu quả sản xuất.
