Hệ thống tự động cấp phôi : Haas 5 kg Cobot Package

Trục xoay

5 kg

Phôi max

Giới thiệu sản phẩm

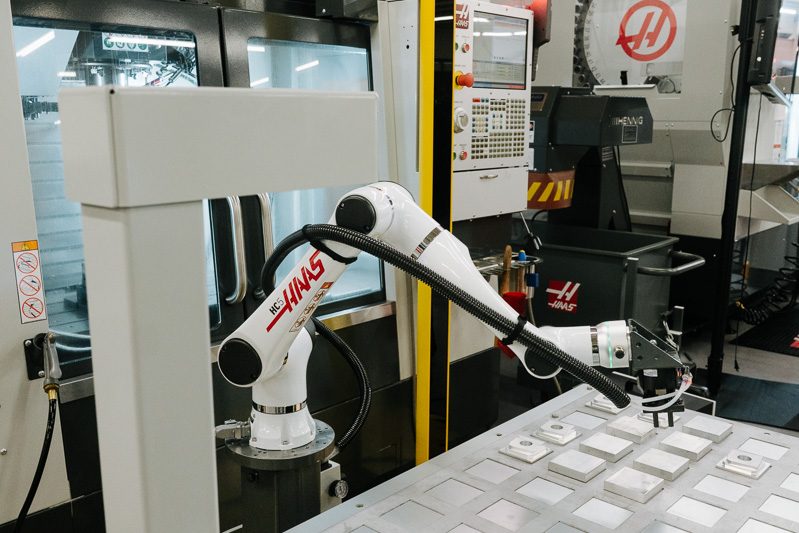

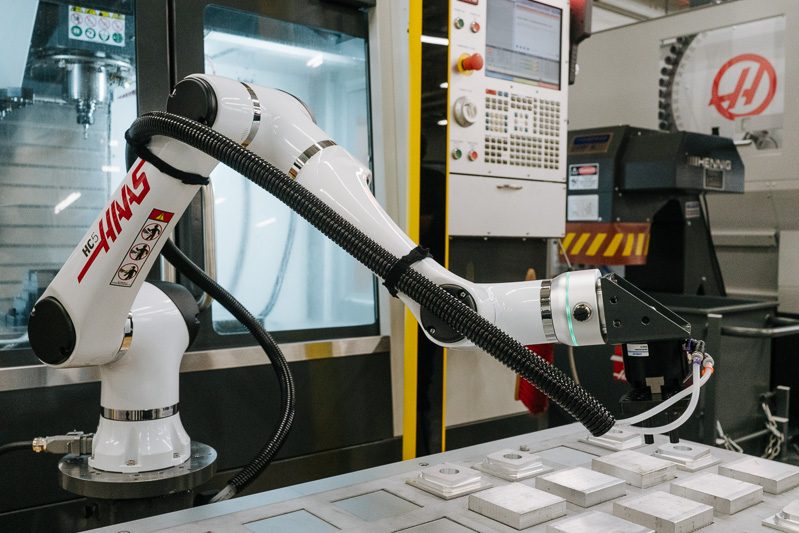

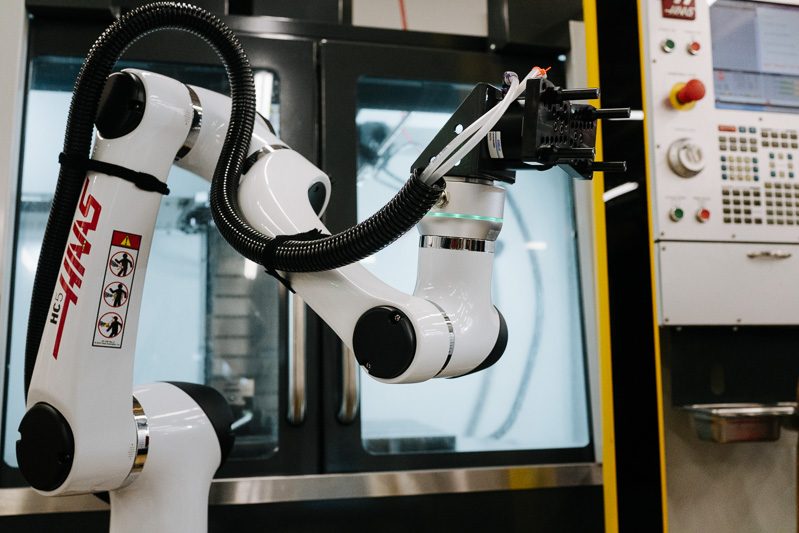

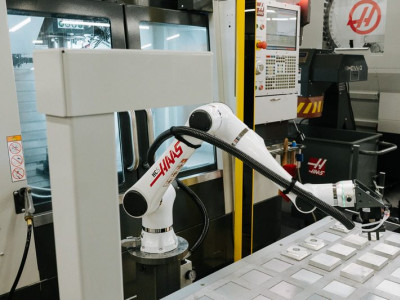

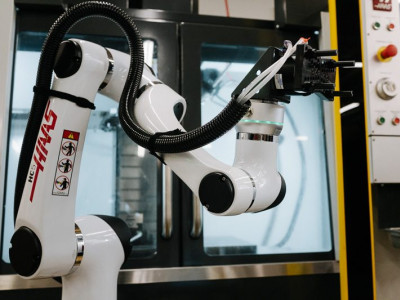

Haas 5 kg Cobot Package – Tự động hóa nhẹ & thông minh

Haas 5 kg Cobot Package (HC5 Kit) là giải pháp cobot tích hợp hoàn chỉnh, cho phép bạn thêm robot cộng tác vào máy CNC Haas một cách nhanh chóng và trực tiếp. Với khả năng tải trọng 5 kg tại cổ tay (wrist), cobot này phù hợp cho các chi tiết vừa và nhỏ, tự động hóa các bước nạp – tháo chi tiết, giảm phụ thuộc vào nhập lực lao động và tăng độ ổn định sản xuất.

Thiết kế plug-and-play giúp hệ thống dễ tích hợp: cobot, bảng điều khiển, tay kẹp khí, rào chắn an toàn, bảng staging chi tiết và phần mềm điều khiển đều được đóng gói sẵn. Cobot được điều khiển trực tiếp từ Haas control mà không cần sử dụng PLC hay phần mềm bên ngoài, giúp đơn giản hóa quá trình tích hợp và vận hành.

⚙️ Thông số & tính năng nổi bật

Số trục điều khiển: 6 trục
Tải trọng tối đa tại cổ tay (wrist): 5 kg
Tầm với (reach): 800 mm
Sai số lặp lại (repeatability): ±0,020 mm

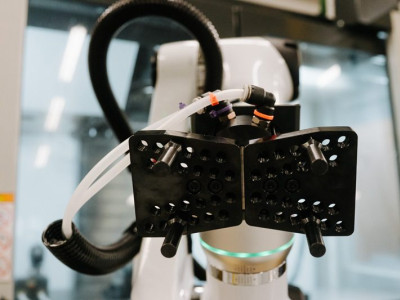

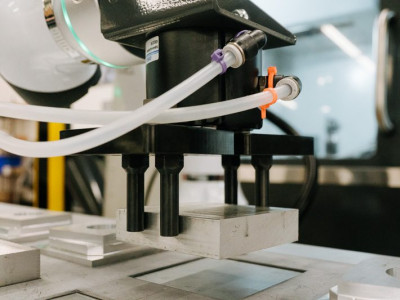

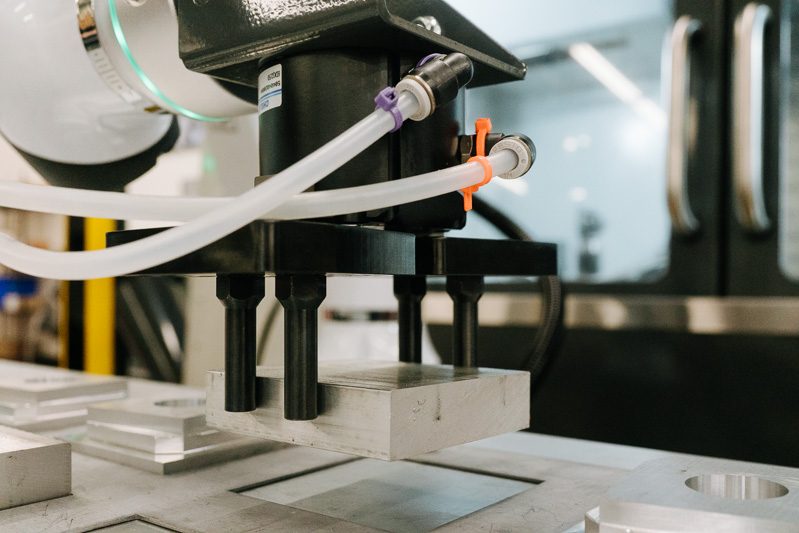

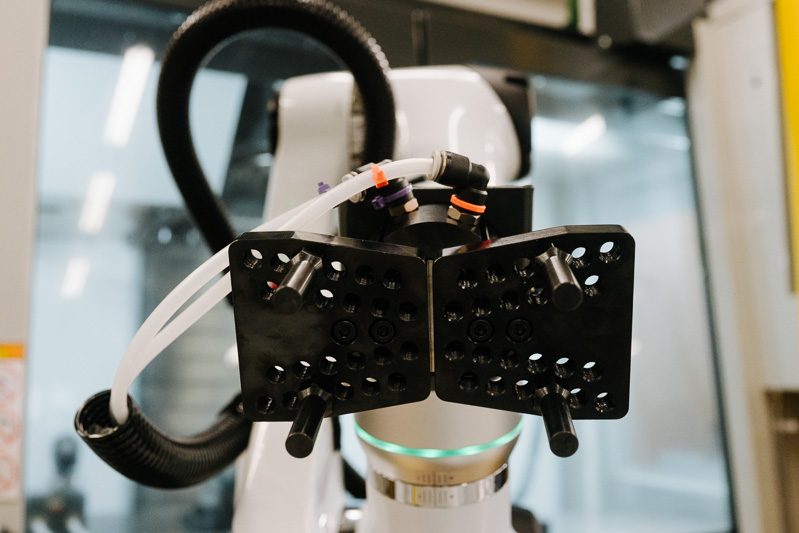

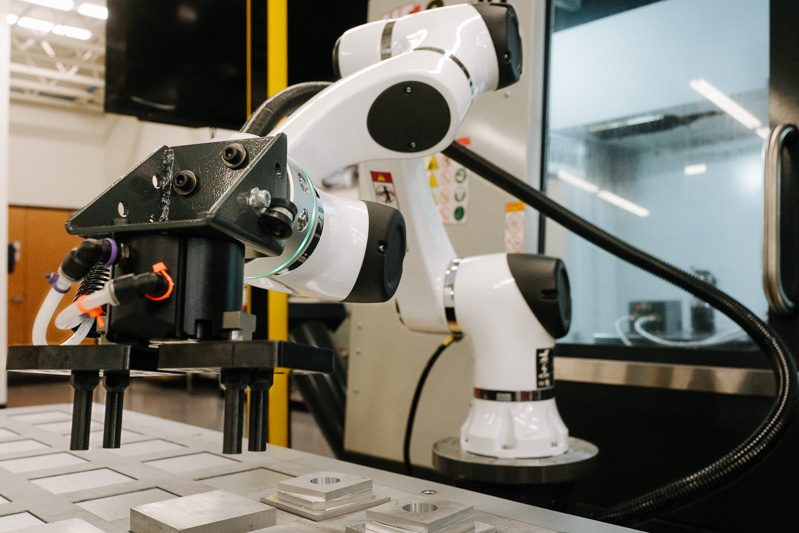

Kẹp: tay kẹp khí đơn (single pneumatic gripper)
Dung lượng chi tiết: hỗ trợ kích thước Ø14 – 133 mm
Thiết bị đi kèm:
- Rào chắn ánh sáng (light curtain)

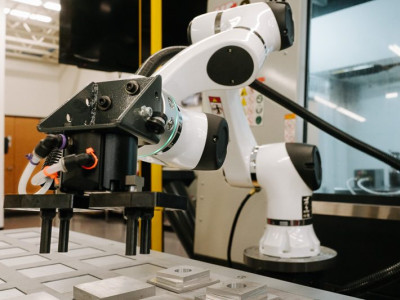

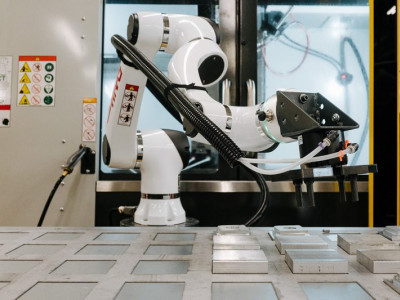

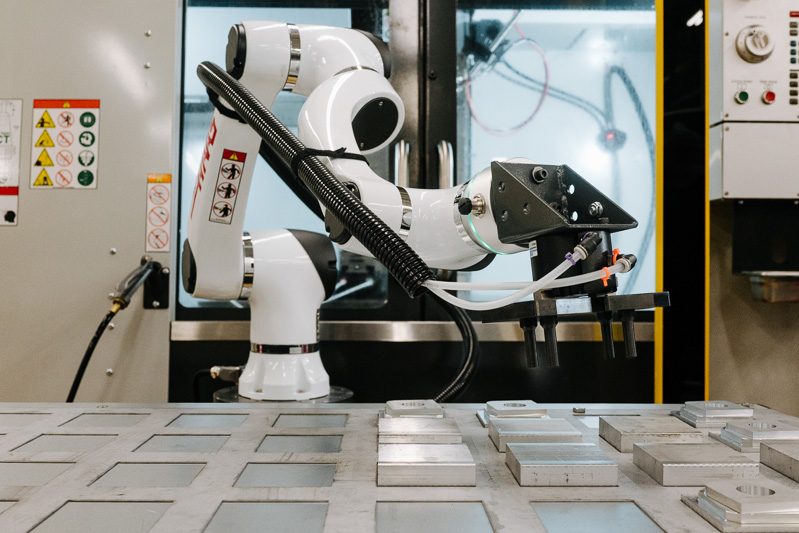

- Bảng staging chi tiết
- Trạm lật chi tiết (flip station)
- Khung hoặc đế điều chỉnh chiều cao
Phần cứng & cáp kết nối với hệ thống Haas control
Hỗ trợ chuyển đổi giữa môi trường vận hành và chế độ thiết lập (setup)
Chế độ “mirror screen” (trình chiếu giao diện điều khiển ra màn hình khác)

👍 Ưu điểm nổi bật & ứng dụng

Thao tác nhanh & đơn giản: tích hợp sẵn, không cần cấu hình phức tạp.
Điều khiển trực tiếp từ Haas control: loại bỏ bước trung gian PLC, giảm chi phí tích hợp.
Nâng cao năng suất: cobot có thể thực hiện thao tác nạp/tháo đồng thời với máy vận hành, giảm thời gian chờ.
Linh hoạt cho sản xuất đa chủng loại: thích hợp cho gia công các chi tiết nhỏ đến trung bình, nhiều lượt thay chi tiết.
An toàn & tin cậy: được trang bị rào chắn ánh sáng để ngắt vận hành nếu có xâm nhập vùng nguy hiểm.
Dễ mở rộng & nâng cấp: có thể tích hợp thêm chức năng, nâng cấp tay kẹp, hoặc nâng cấp phần mềm cho các ứng dụng phức tạp hơn.

Cấu hình mặc định

Sản phẩm tùy chọn	- Light Curtain Kit, 3 Sides - Part Flipping Station for Cobots - Parts Table for HC5 Cobot - Adjustable Cobot Stand,
Gá đặt phôi	- Single Gripper, HC5 Cobot

Thông số kỹ thuật

Haas 5 kg Cobot Package

Trục	HỆ INCH	Hệ MÉT
Số trục được điều khiển	6	6
KHẢ NĂNG	HỆ INCH	Hệ MÉT
Tải trọng tối đa ở cổ tay	11.0 lb	5 kg
Tầm với	31.0 in	800 mm
Sai số lặp lại	0.0008 in	0.020 mm
Kẹp đơn	HỆ INCH	Hệ MÉT
Trọng lượng phôi max	6.3 lb	2.9 kg
Trọng lượng bộ kẹp	2.7 lb	1.2 kg
Kích thước phôi tròn ø	0.55 in to 5.25 in	0.55 in to 5.25 in
Chiều ngang phôi vuông	0.30 in to 4.80 in	8 mm to 127 mm
Chiều dài phôi vuông	0.75 in to 2.40 in	19 mm to 61 mm
Chuyển động	HỆ INCH	Hệ MÉT
Phạm vi điều khiển - J1	720 °	720 °
Phạm vi điều khiển - J2	270 °	270 °
Phạm vi điều khiển - J3	306 °	306 °
Phạm vi điều khiển - J4	720 °	720 °
Phạm vi điều khiển - J5	360 °	360 °
Phạm vi điều khiển - J6	720 °	720 °
Tốc độ	HỆ INCH	Hệ MÉT
Tốc độ max - J1	180 °/sec	180 °/sec
Tốc độ max - J2	180 °/sec	180 °/sec
Tốc độ max - J3	180 °/sec	180 °/sec
Tốc độ max - J4	180 °/sec	180 °/sec
Tốc độ max - J5	200 °/sec	200 °/sec
Tốc độ max - J6	200 °/sec	200 °/sec
THÔNG SỐ CHUNG	HỆ INCH	Hệ MÉT
Phương pháp lắp đặt	Đế gắn	Đế gắn
Loại lắp bích cổ tay	ISO 9409-1-50-4M6	ISO 9409-1-50-4M6
KÍCH THƯỚC VẬN CHUYỂN	HỆ INCH	Hệ MÉT
Pallet nội địa	102.0 in x 75.0 in x 38.0 in	259 cm x 191 cm x 97 cm
CÁC THÔNG SỐ VỀ ĐIỆN	HỆ INCH	Hệ MÉT
Yêu cầu về điện năng	100-240 VAC 50-60Hz, 1-Phase	100-240 VAC 50-60Hz, 1-Phase

* Máy Haas được thiết kế để hoạt động với nguồn điện 220 VAC (200-240 VAC). Biến áp cao áp bên trong tùy chọn (380 - 480 VAC) có sẵn cho tất cả các model, ngoại trừ các dòng máy phay để bàn, CL-1, CM-1 và SR Series. Biến áp cao áp bên trong tùy chọn này không thể lắp đặt tại chỗ; phải được đặt hàng kèm theo máy.
* LƯU Ý! Trục chính hiệu suất cao tùy chọn có thể có yêu cầu công suất cao hơn so với trục chính tiêu chuẩn. Tuy nhiên, nếu công suất trục chính (kW) không thay đổi, yêu cầu công suất vẫn giữ nguyên. Hãy kiểm tra yêu cầu công suất trước khi vận hành máy.
* Mức tiêu thụ khí trên các máy phay dòng DC côn 40 có thể cao hơn khi chức năng Thổi khí xuyên dụng cụ (TAB) được kích hoạt
