Giới thiệu sản phẩm

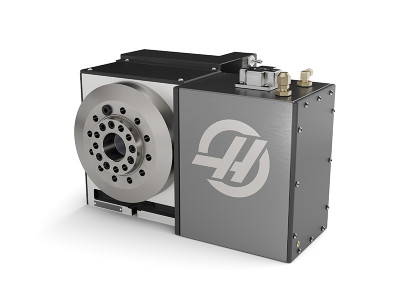

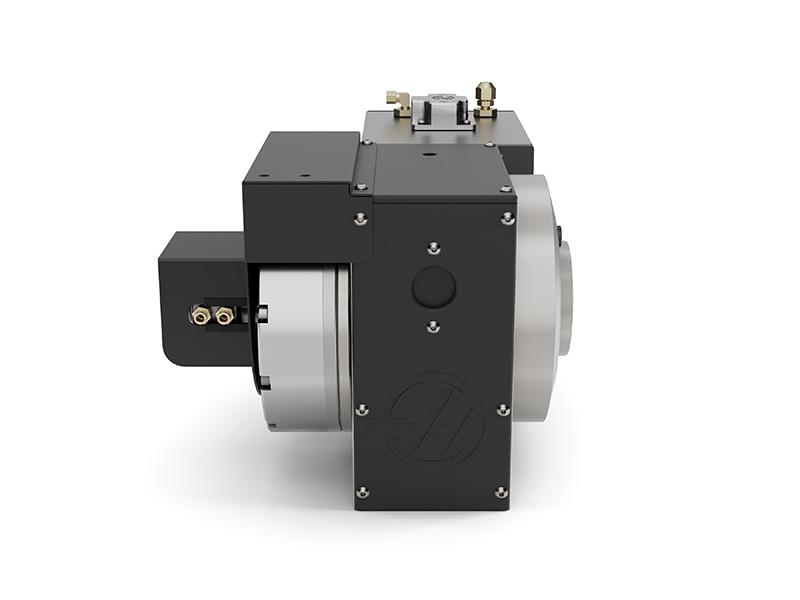

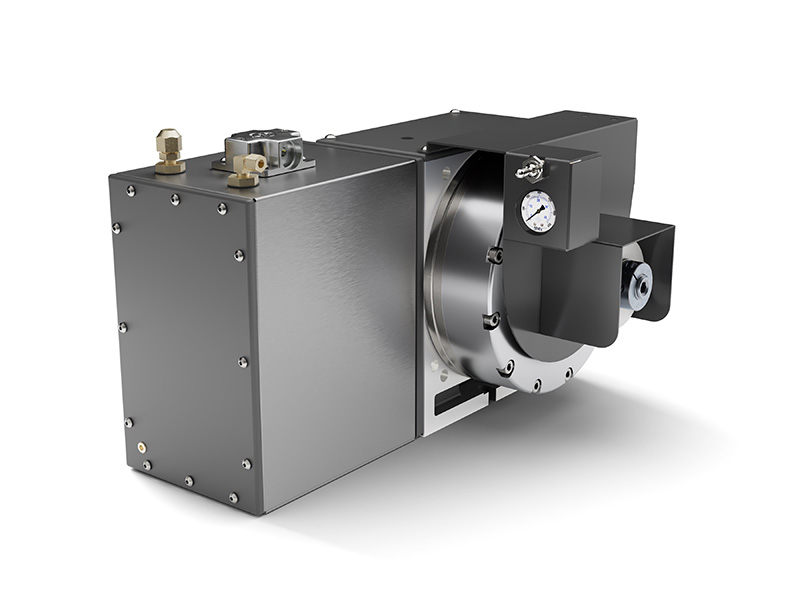

1. Hệ thống ống rút khí nén Quick Drawbar siêu tốc
  • Đóng kẹp phôi tự động: Điểm cốt lõi của dòng HQDA6 là cơ chế kẹp rút bằng khí nén tích hợp. Hệ thống này thay thế thao tác vặn kẹp thủ công, cho phép người vận hành đóng/mở đồ gá chỉ trong vài giây thông qua van gạt (toggle valve) tiêu chuẩn.
  • Khả năng tự động hóa bằng M-code: Khi nâng cấp lên hệ thống van điện từ tự động, hệ thống rút có thể lập trình trực tiếp qua mã lệnh M70 (Kẹp) và M71 (Nhả) trên bộ điều khiển Haas. Điều này tạo nền tảng hoàn hảo để tích hợp với cánh tay robot hoặc cobot cấp phôi tự động.

2. Mũi trục chính tiêu chuẩn A1-6 và đồ gá đa dạng

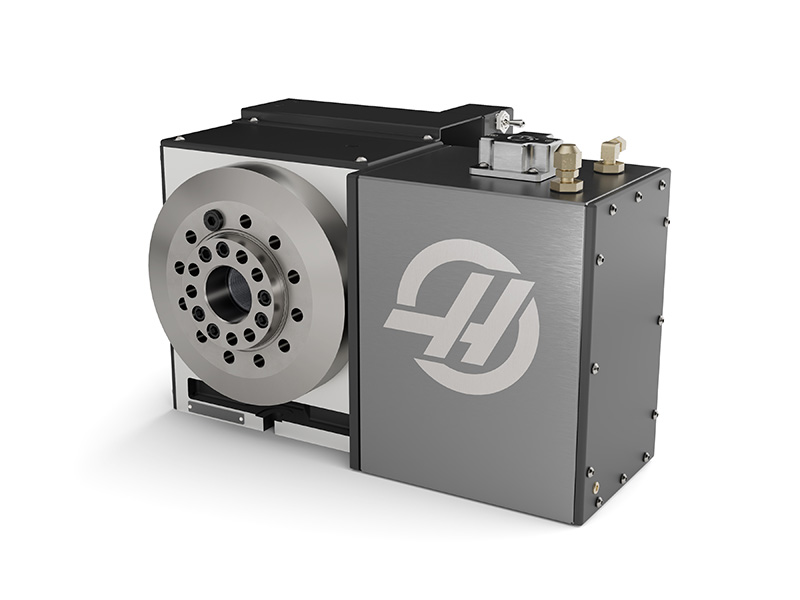

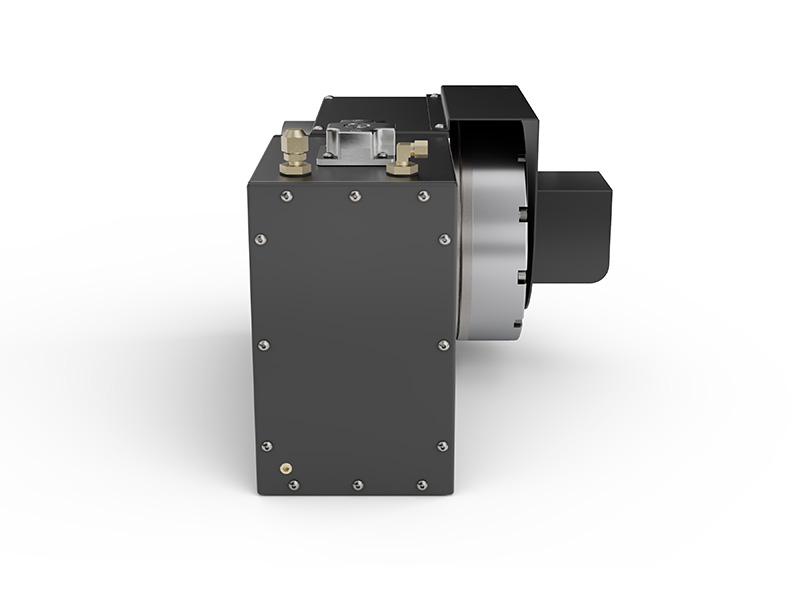

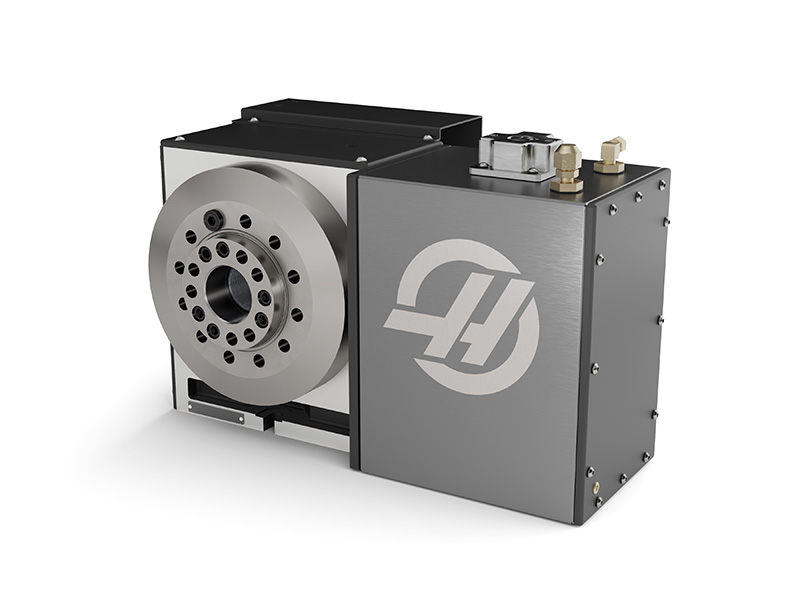

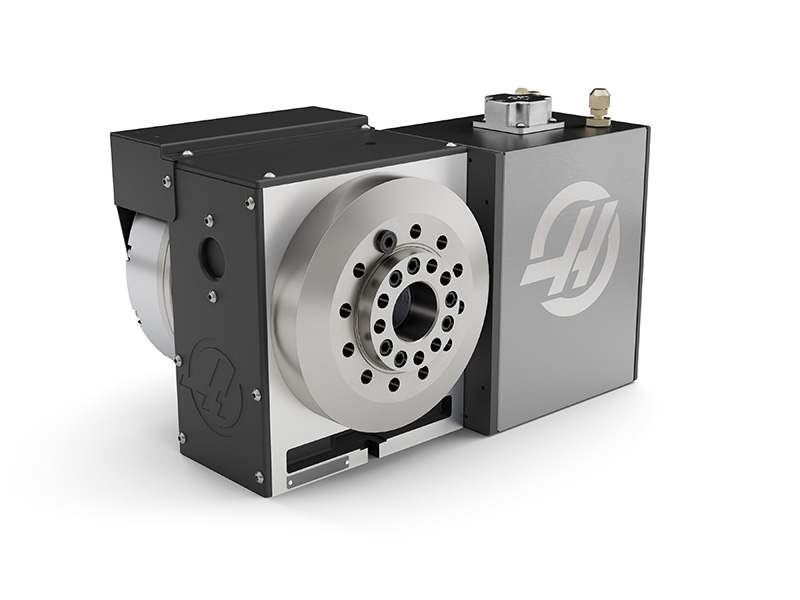

  • Chuẩn kết nối công nghiệp: Được trang bị mũi trục chính cỡ A1-6, HQDA6 mang lại độ cứng vững cao và khả năng chống vặn xoắn tuyệt vời dưới lực cắt lớn.

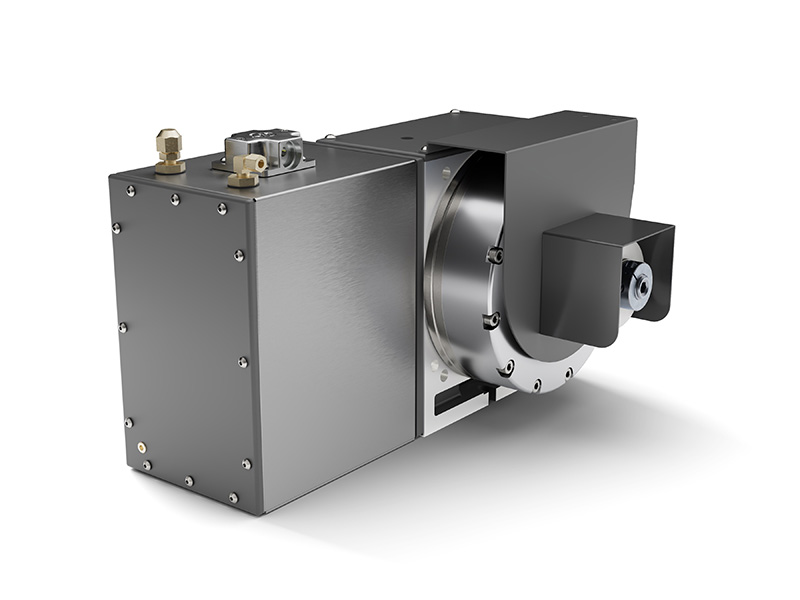

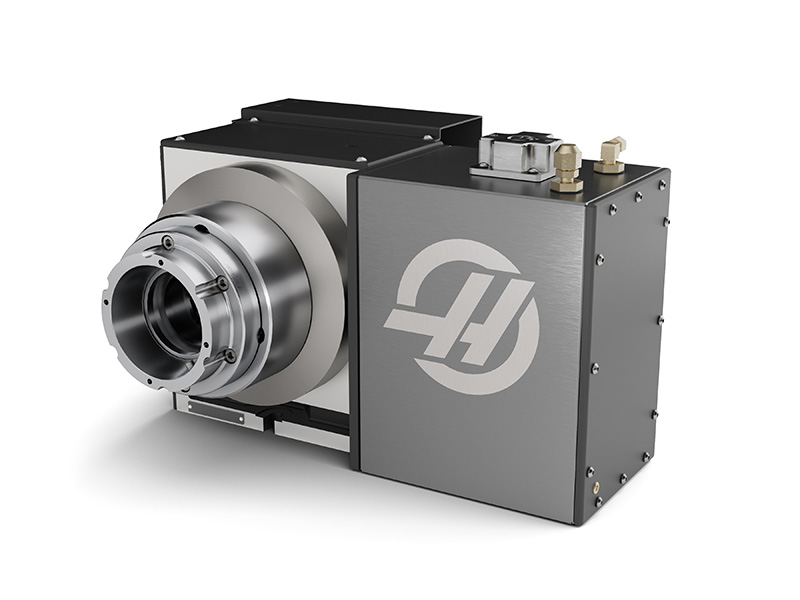

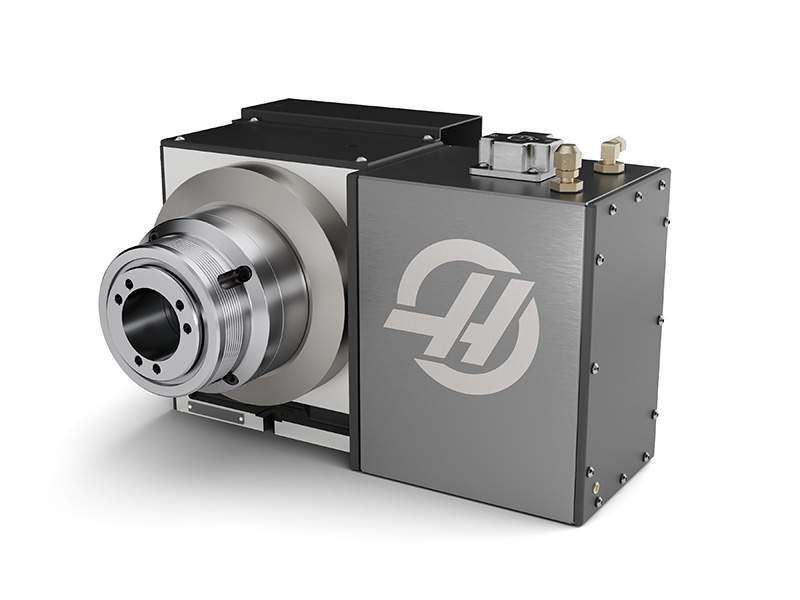

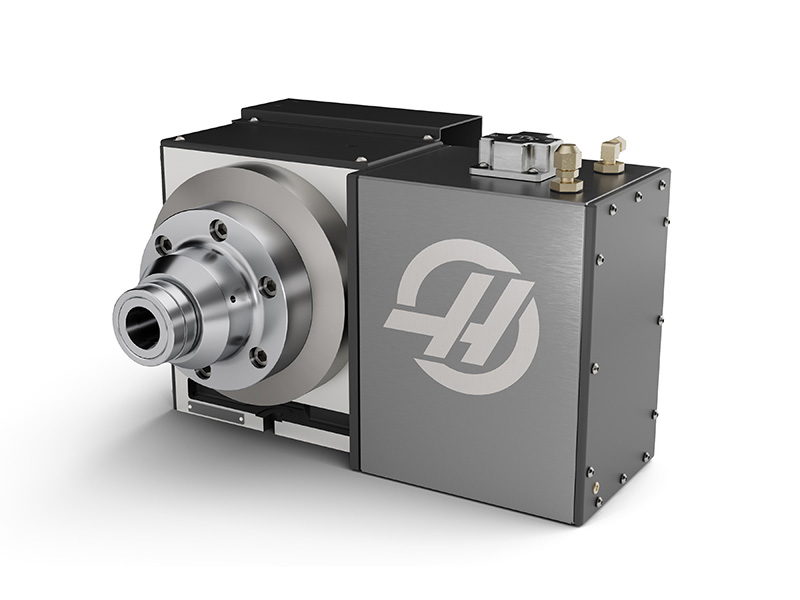

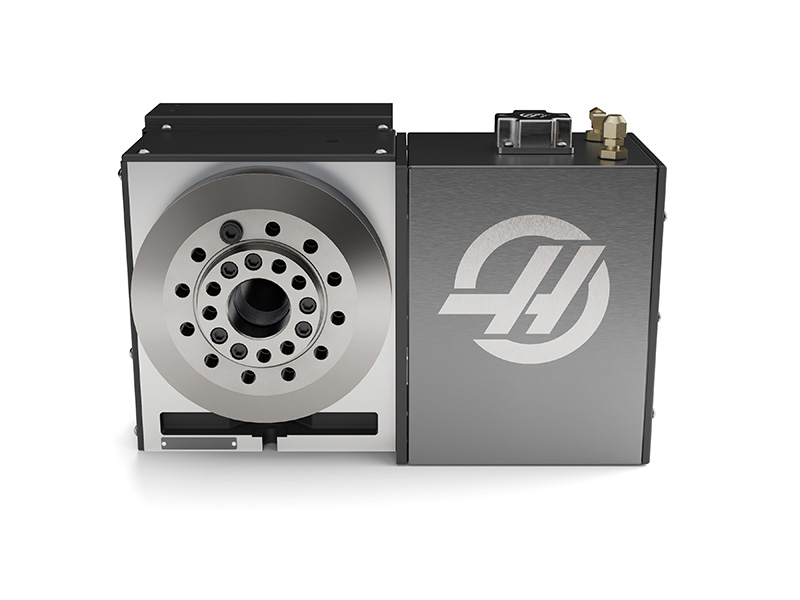

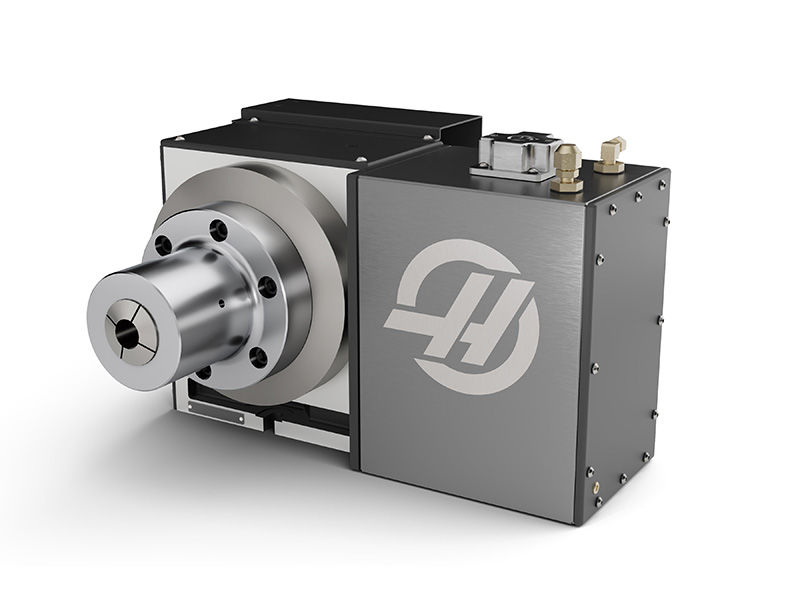

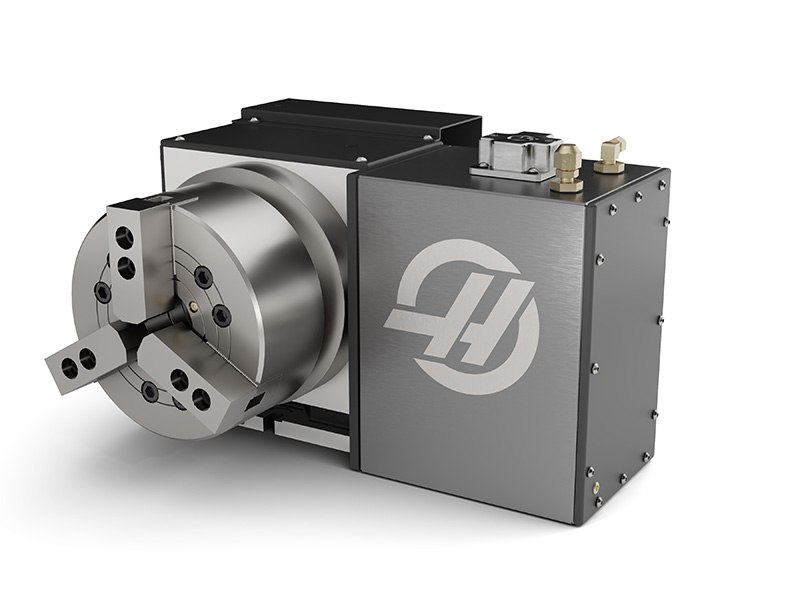

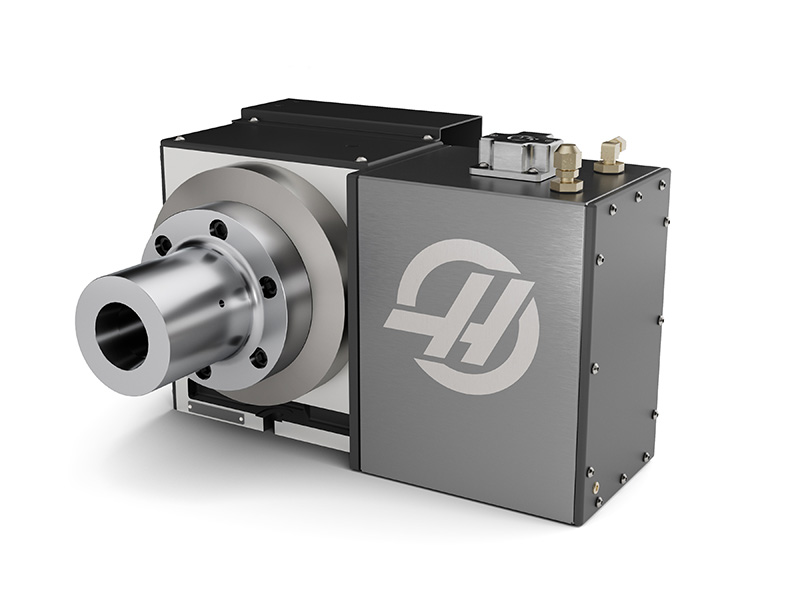

  • Tương thích linh hoạt với nhiều loại đồ gá: Thiết bị hỗ trợ đa dạng phương án kẹp chặt. Người dùng có thể dễ dàng lắp đặt các mâm cặp 3 vấu động lực (3-jaw power chucks) cỡ 8 inch hoặc linh hoạt chuyển đổi sang các loại đầu kẹp ống chuyên dụng như 5C, 16C, và 3J collet chucks.

3. Hiệu suất vận hành mạnh mẽ và đồng bộ "Plug-and-Play"
  • Thông số động lực cao: Sở hữu mô-men xoắn kẹp tối đa lên tới 210 ft-lb (tương đương 285 Nm) cùng tốc độ quay tối đa 100°/giây, HQDA6 xử lý mượt mà từ các nguyên công phay phá thô hạng nặng đến chia độ phay biên dạng tốc độ cao.
  • Kết nối đồng bộ dễ dàng: Thiết bị kết nối trực tiếp vào driver trục thứ 4 của máy phay đứng Haas sử dụng hệ điều hành NGC (Next Generation Control) từ phiên bản 100.21.000.1130 trở lên. Ngoài ra, máy vẫn hỗ trợ vận hành độc lập (Stand-alone) trên các thương hiệu máy khác thông qua hộp điều khiển rời chuyên dụng của Haas.

Cấu hình mặc định

Hệ điều khiển Haas- Direct Control by Mill CNC
Workholding- HQDA6 Manual Air Clamping

Thông số kỹ thuật

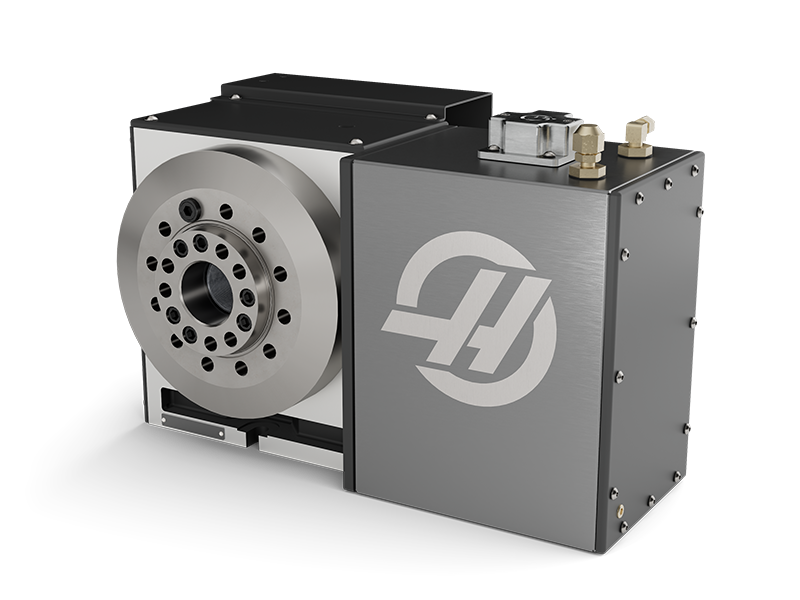

HQDA6 Quick Drawbar A1-6 Rotary
ĐĨA XOAYHỆ MÉT
Tải trọng max trên bàn gá (không có đỡ phụ)77.1 kg
Tải trọng max trên bàn gá (không đỡ phụ)38.6 kg
TRỤC CHÍNHHỆ MÉT
Tốc độ max.100 °/sec
Mô-men xoắn (liên tục)285 Nm
Độ đảo trục xoay0.013 mm
Chiều cao tâm xoay152.40 mm
Backlash30 arc-sec
Mô-men xoắn của phanh 100 psi/6.9 bar271 Nm
Tỷ số truyền90:1
Thời gian2:1
Công cụA1-6 Spindle
PHÂN ĐỘHỆ MÉT
Độ chính xác± 15.0 arc-sec
Sai số lặp lại10 arc-sec
Độ phân giải0.001 °
Đường kính bánh răng trục vít160 mm
Vòng xoay/bước tiến max (có điều khiển)999.999 °
THÔNG SỐ CHUNGHỆ MÉT
Yêu cầu về điện năng115 VAC ±10% @ 15 A
Nhiệt độ hoạt động max (môi trường)38 °C
YÊU CẦU VỀ KHÍ NÉNHỆ MÉT
Áp suất khí tối đa8.3 bar
Trọng lượngHỆ MÉT
BÀN MÁY74.8 kg
Brushless Control6.4 kg
KÍCH THƯỚC VẬN CHUYỂNHỆ MÉT
Thùng xuất khẩu69 cm x 54 cm x 54 cm
Trọng lượng96.0 kg

Tài liệu kỹ thuật


Đang chuyển tiếp đến trang Xây dựng cấu hình...


Nếu quá trình chuyển hướng không diễn ra
Hãy click biểu tượng phía dưới :
button
⚠️ Tất cả các thông số kỹ thuật được liệt kê đều dành cho cấu hình máy tiêu chuẩn. Thiết bị tùy chọn có thể làm thay đổi thông số kỹ thuật của máy
* Máy Haas được thiết kế để hoạt động với nguồn điện 220 VAC (200-240 VAC). Tùy chọn biến áp cao áp (380 - 480 VAC) có sẵn cho tất cả các model, ngoại trừ các dòng Desktop mill, CL-1, CM-1 và SR Series. Biến áp cao áp bắt buộc phải được lắp đặt tại nhà máy trước khi xuất xưởng.
* Tùy chọn Trục chính tốc độ cao có thể có yêu cầu công suất điện cao hơn so với trục chính tiêu chuẩn. Tuy nhiên, nếu công suất trục chính (kW) không thay đổi, yêu cầu công suất vẫn giữ nguyên. Hãy kiểm tra yêu cầu công suất trước khi lắp đặt máy.
* Mức tiêu thụ khí trên các máy phay dòng DC/40 có thể cao hơn khi chức năng Thổi khí xuyên dụng cụ được kích hoạt
* Hình ảnh minh họa và khối lượng của sản phẩm có thể đã minh họa thêm các "Tùy chọn thêm" của máy.
* Các thông số kỹ thuật có thể thay đổi mà không cần báo trước.
