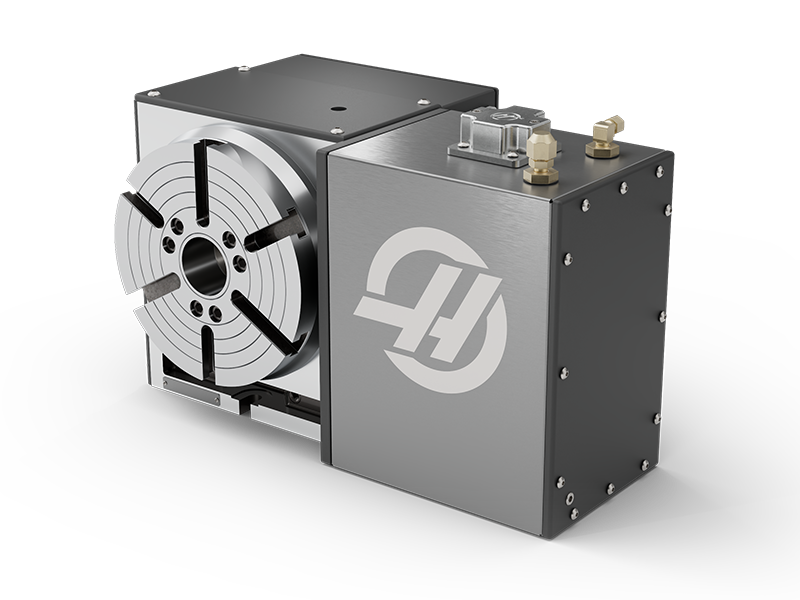

Bàn xoay & Đầu chia độ : HRT210S

Trục chính

210 mm

ĐĨA XOAY Size

210 ft-lb

Mô-men max.

100 °/sec

Tốc độ max.

Giới thiệu sản phẩm

1. Độ chính xác vượt trội

Tăng gấp đôi độ chính xác: Điểm khác biệt lớn nhất của model "S" (HRT210S) là việc trang bị hệ thống phản hồi vòng kín bằng thước đo (scale feedback). Công nghệ này giúp triệt tiêu hoàn toàn sai số do độ rơ bánh răng (backlash), mang lại độ chính xác định vị và độ lặp lại cao hơn so với phiên bản tiêu chuẩn.
Gia công chi tiết phức tạp: Đảm bảo các nguyên công phay cung tròn, chia độ phay bánh răng, hoặc khoan lỗ đa hướng đạt được sự đồng đều tuyệt đối trên mọi sản phẩm.

2. Kết cấu cơ khí hạng nặng và linh hoạt

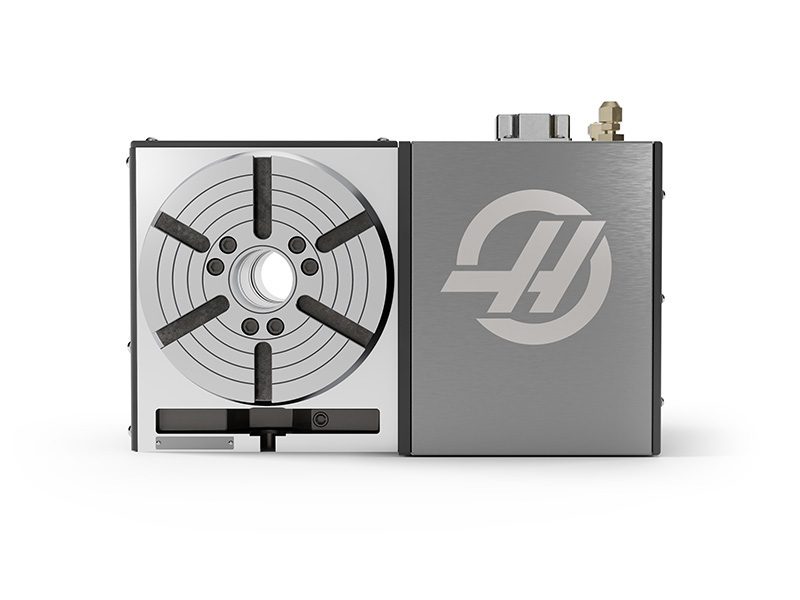

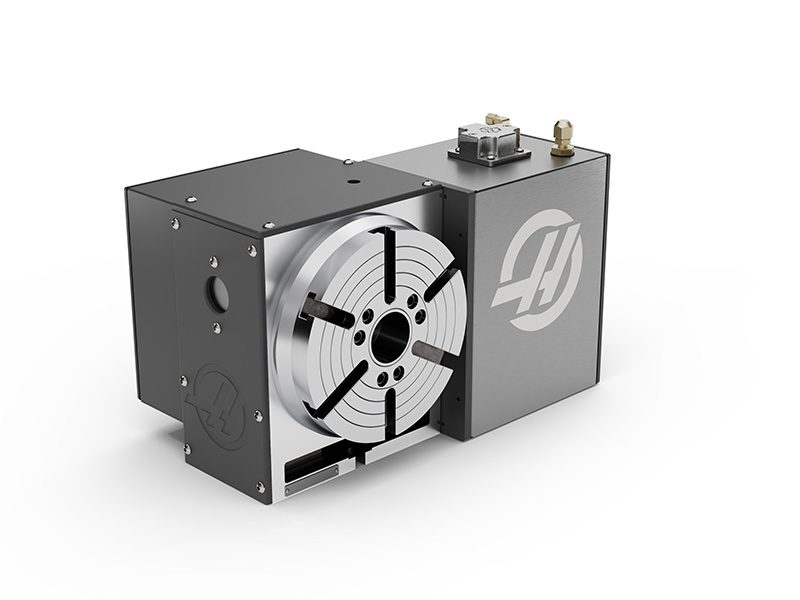

Mặt đĩa T-slot tiêu chuẩn: Mặt gá phôi đường kính 210 mm được trang bị 6 rãnh chữ T chính xác bố trí đối xứng, giúp người vận hành dễ dàng lắp đặt mâm cặp (chuck), đồ gá (fixtures) hoặc gá trực tiếp phôi lên bàn xoay.

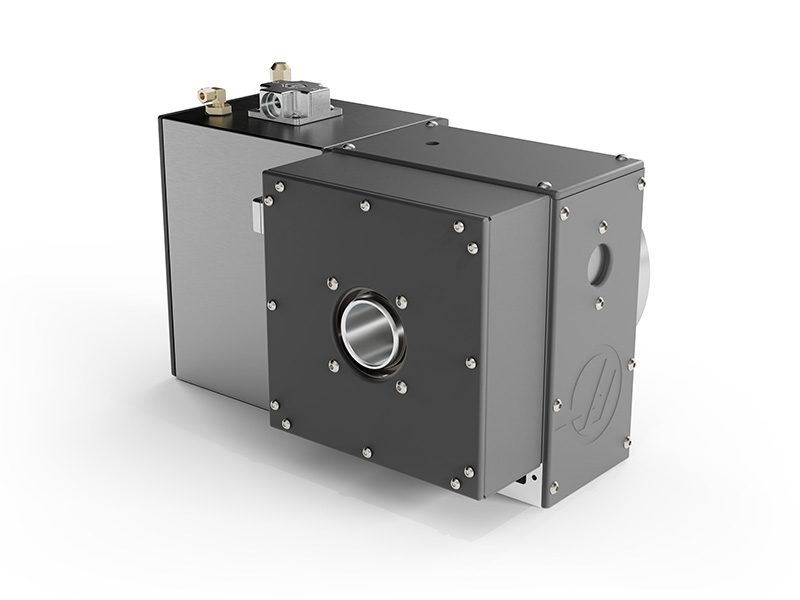

Lỗ thông trục rộng lớn (Through-Hole): Thiết kế lỗ thông suốt 50.8 mm (2.00") ở tâm trục, tạo điều kiện thuận lợi cho việc cấp phôi thanh tự động (bar feeding) hoặc tích hợp các hệ thống đồ gá kẹp thủy lực/khí nén đặc biệt.
Lưu ý vận hành: Thiết bị này được tối ưu hóa hoàn hảo để vận hành ở vị trí thẳng đứng (mặt đĩa vuông góc với mặt bàn máy) để đảm bảo kết cấu cơ khí và hệ thống bôi trơn hoạt động ổn định nhất.

3. Khả năng đồng bộ hóa và kết nối "Plug-and-Play"

Tích hợp hoàn hảo với hệ điều hành Haas: Chỉ cần kết nối trực tiếp vào Amplifier điều khiển trục thứ 4 trên máy phay Haas, hệ thống điều khiển thế hệ mới (Next Generation Control) sẽ tự động nhận diện và đồng bộ hóa dữ liệu.

Cấu hình mặc định

*Các tùy chọn thêm ()**	- Rotary Cable Support

Thông số kỹ thuật

HRT210S

ĐĨA XOAY	HỆ MÉT
Đường kính đĩa xoay	210 mm
Tải trọng max trên bàn gá (không có đỡ phụ)	77.1 kg
Tải trọng max trên bàn gá (không đỡ phụ)	38.6 kg
Số lượng rãnh chữ T	6 @ 60°
TRỤC CHÍNH	HỆ MÉT
Tốc độ max.	100 °/sec
Mô-men xoắn (liên tục)	285 Nm
Độ đảo trục xoay	0.013 mm
Chiều cao tâm xoay	152.40 mm
Đường kính lỗ xuyên	50.800 mm
Backlash	30 arc-sec
Mô-men xoắn của phanh 100 psi/6.9 bar	271 Nm
Tỷ số truyền	90:1
Thời gian	2:1
PHÂN ĐỘ	HỆ MÉT
Độ chính xác	± 7.5 arc-sec
Sai số lặp lại	5 arc-sec
Độ phân giải	0.001 °
Đường kính bánh răng trục vít	160 mm
Vòng xoay/bước tiến max (có điều khiển)	999.999 °
THÔNG SỐ CHUNG	HỆ MÉT
Yêu cầu về điện năng	115 VAC ±10% @ 15 A
Nhiệt độ hoạt động max (môi trường)	38 °C
YÊU CẦU VỀ KHÍ NÉN	HỆ MÉT
Áp suất khí tối đa	8.3 bar
Trọng lượng	HỆ MÉT
BÀN MÁY	72.6 kg
Brushless Control	6.4 kg
KÍCH THƯỚC VẬN CHUYỂN	HỆ MÉT
Thùng xuất khẩu	69 cm x 54 cm x 54 cm
Trọng lượng	93.0 kg

Tài liệu kỹ thuật

Đang chuyển tiếp đến trang Xây dựng cấu hình...

Nếu quá trình chuyển hướng không diễn ra
Hãy click biểu tượng phía dưới :

⚠️ Tất cả các thông số kỹ thuật được liệt kê đều dành cho cấu hình máy tiêu chuẩn. Thiết bị tùy chọn có thể làm thay đổi thông số kỹ thuật của máy * Máy Haas được thiết kế để hoạt động với nguồn điện 220 VAC (200-240 VAC). Tùy chọn biến áp cao áp (380 - 480 VAC) có sẵn cho tất cả các model, ngoại trừ các dòng Desktop mill, CL-1, CM-1 và SR Series. Biến áp cao áp bắt buộc phải được lắp đặt tại nhà máy trước khi xuất xưởng.
* Tùy chọn Trục chính tốc độ cao có thể có yêu cầu công suất điện cao hơn so với trục chính tiêu chuẩn. Tuy nhiên, nếu công suất trục chính (kW) không thay đổi, yêu cầu công suất vẫn giữ nguyên. Hãy kiểm tra yêu cầu công suất trước khi lắp đặt máy.
* Mức tiêu thụ khí trên các máy phay dòng DC/40 có thể cao hơn khi chức năng Thổi khí xuyên dụng cụ được kích hoạt
* Hình ảnh minh họa và khối lượng của sản phẩm có thể đã minh họa thêm các "Tùy chọn thêm" của máy.
* Các thông số kỹ thuật có thể thay đổi mà không cần báo trước.
* Liên hệ với nhân viên bán hàng để biết chi tiết: info@haasvietnam.com .
