Máy phay CNC 5 trục đồng thời và 3+2 là gì? Khác nhau như thế nào?
Máy phay CNC 5 trục đồng thời và 3+2 là gì? Khác nhau như thế nào?
Công nghệ phay CNC 5 trục ngày càng trở thành tiêu chuẩn trong các xưởng cơ khí cần gia công chi tiết phức tạp, đòi hỏi độ chính xác cao. Tuy nhiên, trong nhóm “máy phay 5 trục”, có hai dạng cấu hình thường gặp: 5 trục đồng thời (Simultaneous 5-Axis) và 3+2 (Indexed 5-Axis). Dù đều sử dụng 5 trục, nhưng nguyên lý làm việc hoàn toàn khác nhau, tác động trực tiếp đến năng lực gia công, độ chính xác và chi phí đầu tư.
1. Máy phay CNC 5 trục đồng thời là gì?
Máy phay CNC 5 trục đồng thời là loại máy có thể điều khiển đồng thời cả 5 trục chuyển động (X, Y, Z + 2 trục quay A/B/C) trong suốt quá trình cắt.
Đặc điểm
- Dao cắt liên tục thay đổi hướng theo bề mặt chi tiết.
- Gia công được các hình dạng siêu phức tạp: tuabin, cánh máy bay, khuôn đa chiều, chi tiết cong 3D.
- Yêu cầu lập trình CAM phức tạp hơn nhưng mang lại hiệu suất vượt trội.
- Tối ưu lực cắt và tiếp xúc dao → tăng tuổi thọ dao.
Ưu điểm
- Bề mặt siêu mịn, đồng đều.
- Giảm số lần gá → tăng độ chính xác tổng thể.
- Gia công nhanh với độ chính xác cao.
Ví dụ trên máy Haas CNC
Dòng Haas UMC (UMC-500, UMC-750, UMC-1000) hỗ trợ 5 trục đồng thời, cho phép gia công liên tục các chi tiết có bề mặt phức tạp với độ ổn định cao.
- Bàn xoay dạng trunnion A/C cứng vững.
2. Máy phay 3+2 là gì?
Máy phay 3+2 (Indexed 5-Axis) là cấu hình trong đó máy có 2 trục quay, nhưng chúng không hoạt động liên tục trong lúc cắt.
Thay vào đó:
- Trục quay A/B/C chỉ định vị chi tiết theo góc mong muốn.
- Sau đó máy thực hiện gia công bằng 3 trục tuyến tính X-Y-Z.
Đặc điểm
- Phù hợp các chi tiết yêu cầu nhiều mặt nhưng không có bề mặt cong phức tạp chạy liên tục.
- Dễ lập trình hơn so với 5 trục đồng thời.
- Chi phí đầu tư thấp hơn.
Ưu điểm
- Giảm số lần gá phôi → độ chính xác cao hơn so với máy 3 trục truyền thống.
- Tốc độ lập trình nhanh, ít lỗi hơn.
- Phù hợp xưởng gia công vừa và nhỏ.
Ví dụ trên máy Haas CNC

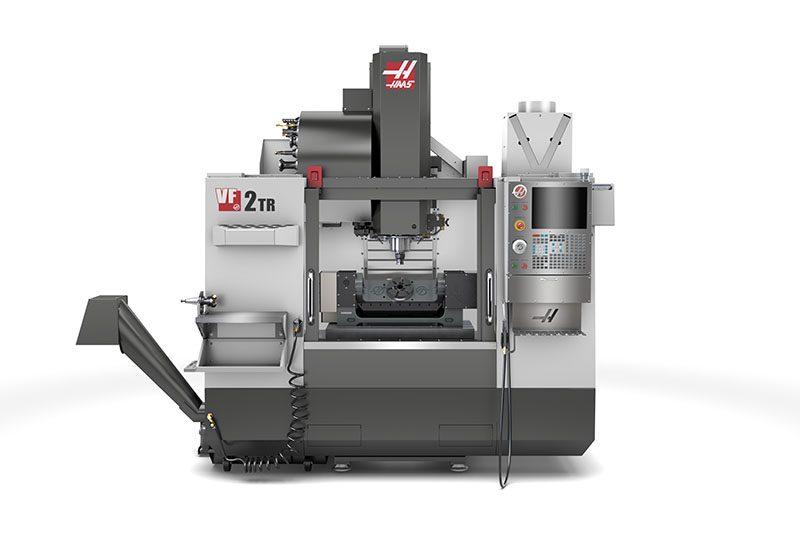

Dòng VF Series kết hợp bàn xoay Haas TRT160, TRT210 hoặc TR200Y cho phép cấu hình 3+2 linh hoạt:
- Gia công đa mặt nhanh chóng.
- Chi phí thấp hơn UMC Series nhưng vẫn đạt độ chính xác cao.
3. So sánh 5 trục đồng thời và 3+2
| Tiêu chí | 5 trục đồng thời | 3+2 (Indexed) |
|---|---|---|
| Chuyển động cắt | 5 trục hoạt động đồng thời | 2 trục quay chỉ định vị trước khi cắt |
| Độ phức tạp lập trình | Rất cao | Trung bình |
| Khả năng gia công | Bề mặt cong 3D, khí động học, khuôn phức tạp | Nhiều mặt nhưng hình dạng không quá cong |
| Độ chính xác tổng thể | Rất cao | Cao |
| Chi phí đầu tư | Cao | Thấp hơn |
| Phù hợp với | Hàng high-end, chi tiết phức tạp | Xưởng vừa và nhỏ, sản xuất đa mặt |
4. Nên chọn loại nào cho doanh nghiệp của bạn?
Việc lựa chọn phụ thuộc vào loại chi tiết và định hướng sản xuất.
Chọn 5 trục đồng thời nếu bạn:
- Gia công khuôn mẫu phức tạp, turbine, impeller, chi tiết cong.
- Cần hiệu suất cao và tối ưu thời gian gia công.
- Là doanh nghiệp CNC chuyên sâu hoặc cần năng lực cạnh tranh mạnh.
Gợi ý máy Haas phù hợp:
➡ Haas UMC-500, UMC-750, UMC-1000
Chọn máy 3+2 nếu bạn:
- Sản xuất chi tiết nhiều mặt nhưng hình dạng không quá phức tạp.
- Ngân sách đầu tư hạn chế.
- Muốn nâng cấp từ máy 3 trục lên khả năng gia công cao hơn.
Gợi ý cấu hình Haas phù hợp:
➡ Haas VF-2/VF-4 kết hợp bàn xoay TRT160, TRT210 hoặc TR200Y
Kết luận
Cả 5 trục đồng thời và 3+2 đều mang lại giá trị lớn cho sản xuất hiện đại.
- Nếu bạn hướng đến gia công bề mặt cong phức tạp, hãy chọn 5 trục đồng thời.
- Nếu bạn muốn tối ưu chi phí nhưng vẫn giảm số lần gá, cấu hình 3+2 là lựa chọn lý tưởng.
Dòng Haas CNC cung cấp cả hai kiểu cấu hình, giúp doanh nghiệp linh hoạt trong đầu tư theo nhu cầu thực tế.
