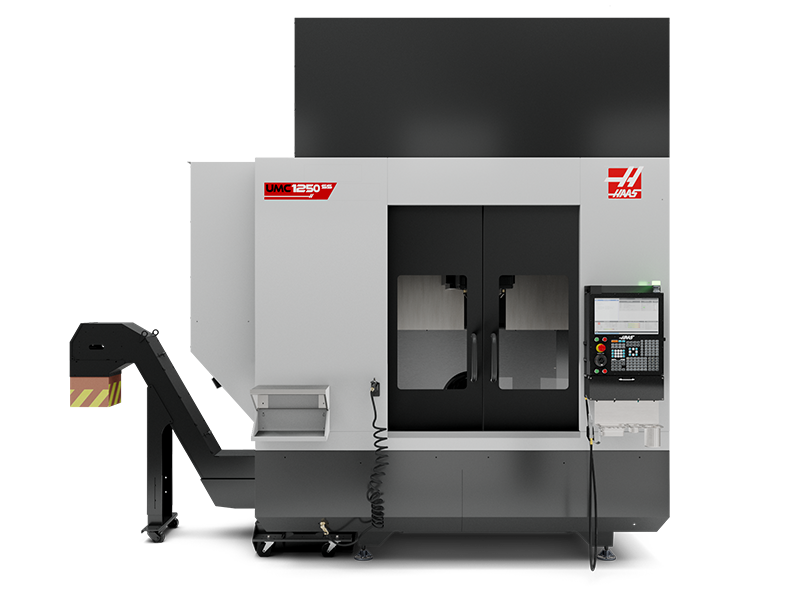

Máy phay CNC : UMC-1250SS/50

1. Giải pháp đột phá: Gia công 5 trục khổ lớn "Done-in-One"
Ký hiệu "UMC" (Universal Machining Center) khẳng định tính vạn năng của thiết bị. Với cấu trúc bàn quay nghiêng (Trunnion) tích hợp, Haas UMC-1250SS/50 cho phép tiếp cận phôi từ gần như mọi góc độ.

• Giải pháp Done-in-One: Hoàn thiện chi tiết phức tạp từ thô đến tinh chỉ trong một lần gá đặt duy nhất.
• Triệt tiêu sai số: Loại bỏ hoàn toàn các lỗi sai số tích lũy do việc gá đặt lại phôi nhiều lần, đảm bảo độ đồng tâm và độ chính xác vị trí tuyệt đối.

2. Điểm mạnh vượt trội của cấu hình Super-Speed Đầu Côn 50
Khác biệt hoàn toàn với các dòng máy 5 trục cỡ nhỏ, phiên bản UMC-1250SS/50 được tối ưu hóa cho các tác vụ hạng nặng:

• Đầu côn 50 (50-Taper) siêu cứng vững: Tăng đáng kể lực kẹp dao và diện tích tiếp xúc, cho phép xưởng cơ khí tự tin sử dụng các đài dao lớn để phá thô hoặc cắt gọt các vật liệu cứng như thép hợp kim, inox, hợp kim titan mà không bị rơ lắc.
• Công nghệ Super-Speed (SS): Trang bị hệ thống truyền động trực tiếp Inline Direct-Drive dải tua cao 12.000 vòng/phút, kết hợp chuyển động nhanh (Rapids) của các trục giúp rút ngắn tối đa thời gian chu kỳ gia công sản phẩm.

3. Thông số kỹ thuật ấn tượng của Haas UMC-1250SS/50

• Hành trình các trục linear (X x Y x Z): 1.270 x 762 x 711 mm
• Hành trình trục xoay (B x C): Nghiêng trục B: +120° đến -35° / Xoay trục C: 360° liên tục
• Đường kính bàn quay nghiêng: 762 mm
• Tải trọng bàn máy tối đa: Lên tới 454 kg
• Tốc độ trục chính: 12.000 vòng/phút đầu côn 50
• Hệ thống thay dao: Kiểu đĩa gắn hông (Side-mount) tốc độ cao 30+1 vị trí
• Hệ điều khiển: Haas Next Generation Control (NGC) thông minh.

4. Các công nghệ cốt lõi giúp tối ưu hóa vận hành

Bàn quay nghiêng Trunnion tải trọng cao
Bàn quay của UMC-1250SS/50 được gối đỡ chắc chắn ở cả hai đầu, sử dụng hệ thống truyền động bánh răng chất lượng cao nhằm triệt tiêu độ rơ (backlash). Hệ thống trục B và C vẫn vận hành mượt mà, phản hồi chính xác dưới các lệnh nội suy 5 trục đồng thời phức tạp.

Hệ điều hành Haas NGC hỗ trợ gia công 5 trục tối ưu
Hệ điều hành NGC thế hệ mới cung cấp các tính năng độc quyền cho dòng máy 5 trục như:

• DWO (Dynamic Work Offset): Tự động cập nhật tọa độ phôi khi bàn máy quay.
• TCPC (Tool Center Point Control): Kiểm soát chính xác vị trí mũi dao theo biên dạng 3D, giúp việc lập trình CAM trở nên đơn giản và an toàn hơn bao giờ hết.

5. Ứng dụng thực tế lý tưởng
Haas UMC-1250SS/50 là sự lựa chọn chiến lược trong các ngành công nghiệp công nghệ cao:

• Hàng không vũ trụ: Gia công cánh tuabin, vỏ động cơ phản lực, kết cấu khung sườn máy bay dạng hộp phức tạp.
• Năng lượng & Dầu khí: Chế tạo các chi tiết van chia dòng phức tạp, bánh công tác (impeller) của bơm cao áp và thiết bị tuabin khí.
• Khuôn mẫu chính xác cỡ lớn: Phay các lòng khuôn ép nhựa ô tô, khuôn dập có nhiều hốc sâu và vách nghiêng phức tạp.

6. Kết luận
Trung tâm gia công đứng 5 trục Haas UMC-1250SS/50 là giải pháp đầu tư đột phá cho những doanh nghiệp muốn khẳng định vị thế dẫn đầu trong chuỗi cung ứng cơ khí chính xác toàn cầu. Sự kết hợp giữa không gian gia công khổng lồ, sức mạnh cắt gọt côn 50 và độ linh hoạt của 5 trục đồng thời mang lại hiệu suất kinh tế cực cao nhờ tối ưu chi phí gá đặt và tăng tốc độ bàn giao sản phẩm.
