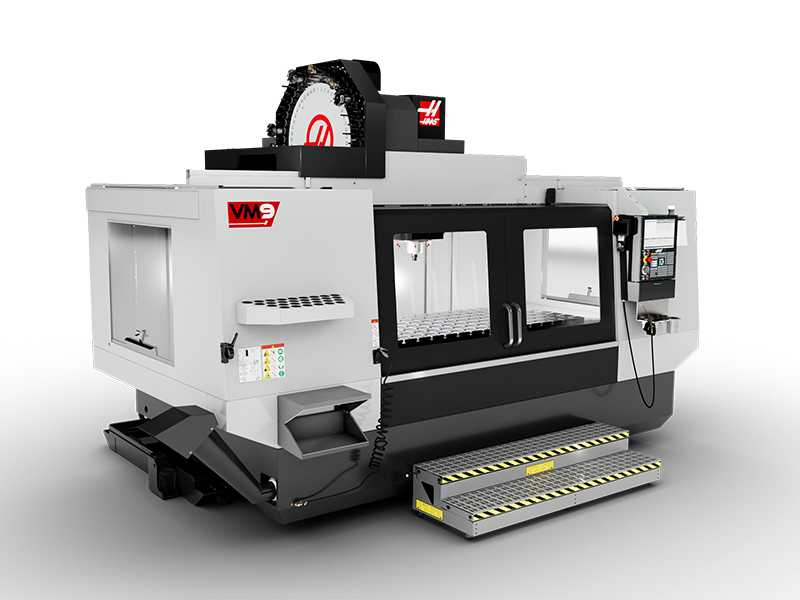

Máy phay CNC : VM-9

1. Thiết kế vĩ đại chuyên trị khuôn mẫu cỡ đại
Nằm trong phân khúc máy khung lớn (Large-Frame), Haas VM-9 khắc phục hoàn toàn nhược điểm giới hạn không gian của các dòng máy VMC thông thường:

• Không gian tối ưu: Hành trình các trục được nới rộng mạnh mẽ, đặc biệt là trục Y lên tới hơn 1 mét. Thiết kế này cho phép đặt các tấm lòng khuôn vuông vức, phôi hộp cồng kềnh mà không sợ va chạm thành vách máy.
• Cơ chế triệt tiêu sai số nhiệt: Thân máy đúc bằng gang chất lượng cao được thiết kế đối xứng cấu trúc, giúp phân bổ nhiệt lượng đồng đều trong các chu kỳ chạy máy dài hàng chục giờ liên tục, ngăn chặn hiện tượng sai lệch kích thước do giãn nở nhiệt.

2. Thông số kỹ thuật vượt trội của Haas VM-9

• Hành trình các trục (X x Y x Z): 2.134 x 1.016 x 762 mm (84" x 40" x 30")
• Tốc độ trục chính: 12.000 vòng/phút (Hệ truyền động trực tiếp Inline Direct-Drive)
• Chuẩn đầu côn: Đầu côn 40 (40-Taper) linh hoạt và tốc độ
• Ổ chứa dao tự động: Kiểu đĩa gắn bên hông (Side-mount tool changer) 30+1 vị trí tiêu chuẩn
• Bàn máy: Thiết kế đa năng phối hợp nhiều đồ gá (Multi-fixturing table)
• Hệ điều hành: Haas Next Generation Control (NGC) thông minh.

3. Các đặc điểm công nghệ cốt lõi tạo nên sự khác biệt

Trục chính Inline Direct-Drive 12.000 RPM mịn màng
Hệ thống trục chính của máy phay VM-9 được nối liền mạch với động cơ vector công suất cao. Việc loại bỏ hoàn toàn hệ thống dây đai và bánh răng giúp loại bỏ rung động vi mô (micro-vibration). Nhờ đó, máy có khả năng phay các biên dạng phức tạp, các bề mặt cong 3D đạt độ bóng gương (mirror-like finish), giảm tới 80% thời gian đánh bóng nguội thủ công.

Bàn gá phôi đa năng mật độ cao (Multi-Fixturing Table)
Điểm đặc trưng của dòng máy làm khuôn Haas là bàn máy được phay rãnh chữ T và các lỗ định vị với độ chính xác cao và mật độ dày đặc. Thiết kế này giúp thợ vận hành dễ dàng set-up các hệ thống gá kẹp phức tạp, gá nhiều khối phôi cùng lúc hoặc tích hợp thêm các trục xoay thứ 4, thứ 5 một cách linh hoạt.

Phần mềm gia công tốc độ cao thông minh (High-Speed Machining)
Được trang bị tiêu chuẩn thuật toán nhìn trước mã lệnh nâng cao (Look-Ahead), hệ điều khiển Haas NGC trên VM-9 liên tục phân tích hàng trăm dòng lệnh trước khi dao cắt chạm đến phôi. Máy sẽ tự động điều chỉnh mượt mà tốc độ tiến dao (feedrate) tại các góc cua gấp hoặc các đoạn chuyển hướng tinh vi, bảo vệ dao không bị gãy và phôi không bị lẹm.

Hệ thống quản lý phoi và tưới nguội tối ưu
Để phục vụ việc cắt gọt khối lượng phôi lớn, máy được trang bị trục xoắn tải phoi (Chip Auger) tự động, vòi phun tưới nguội có khả năng lập trình hướng phun (P-Cool) và súng xịt khí áp lực cao. Mọi mảnh vụn phoi được đẩy ra khỏi vùng cắt chớp nhoáng, duy trì môi trường gia công sạch sẽ ổn định.

4. Ứng dụng thực tế của Haas VM-9
Sở hữu vùng làm việc bao la cùng hiệu suất bóc tách phôi đỉnh cao, Haas VM-9 là lựa chọn tối cao cho:

• Ngành sản xuất ô tô: Gia công các bộ khuôn dập tấm lớn thân vỏ xe, khuôn đúc áp lực cao cho lốc máy, khuôn ép nhựa bảng taplo.
• Ngành hàng không vũ trụ: Phay các cấu kiện vách ngăn dầm chịu lực kích thước dài và có nhiều hốc sâu từ nhôm nguyên khối.
• Công nghiệp gia công hạng nặng: Chế tạo các tấm gá máy, hệ khung dầm dưỡng kiểm chính xác cao trong các dây chuyền robot nhà máy.

5. Kết luận
Máy phay đứng CNC Haas VM-9 là biểu tượng cho năng lực chế tạo cơ khí chính xác hạng nặng. Sự đầu tư vào dòng máy chuyên dụng này từ Haas Automation không chỉ giúp doanh nghiệp mở rộng danh mục nhận thầu các đơn hàng siêu lớn mà còn tối ưu hóa tối đa biên lợi nhuận nhờ tốc độ chạy máy và chất lượng bề mặt tinh xảo tuyệt đối.

---
