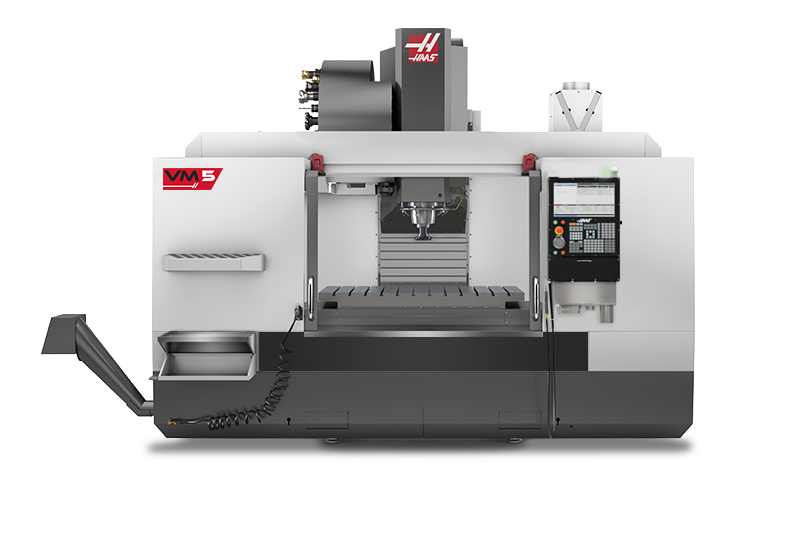

Máy phay CNC : VM-5/50

1. Dòng máy làm khuôn chuyên dụng tải nặng
Thuộc phân khúc VM Series (Vertical Mold), Haas VM-5/50 thừa hưởng thiết kế tối ưu hóa cấu trúc cơ khí để triệt tiêu sai số nhiệt và chống rung động. Sự khác biệt mang tính chiến lược của dòng máy này là việc tích hợp hệ thống đầu côn lớn cỡ 50 đi kèm hộp số. Cấu hình này giúp xưởng cơ khí giải quyết các nguyên công phá thô khối lượng lớn (High Material Removal Rates) trên các vật liệu siêu cứng như thép, gang một cách nhanh chóng mà không làm ảnh hưởng đến tuổi thọ máy.

2. Thông số kỹ thuật vượt trội của Haas VM-5/50

• Hành trình các trục (X x Y x Z): 1.270 x 660 x 635 mm (50" x 26" x 25")
• Tốc độ trục chính tối đa: 10.000 vòng/phút
• Hệ thống động lực: Trục chính tích hợp hộp số 2 tốc độ (Gearbox Spindle)
• Chuẩn đầu kẹp: Côn 50 (CT / BT 50) siêu vững chắc
• Hệ thống thay dao tự động: Kiểu đĩa gắn bên hông (Side-mount) 30+1 vị trí tải nặng
• Bàn gá phôi: Bàn gá chuyên dụng mật độ cao cho kỹ thuật làm khuôn (Multi-fixturing table)
• Hệ điều hành: Haas Next Generation Control (NGC) thông minh

3. Các đặc điểm công nghệ cốt lõi giúp bứt phá năng suất

Hệ thống Trục chính Hộp số Mô-men xoắn cực đại
Để đáp ứng lực cắt khổng lồ, trục chính côn 50 của VM-5/50 được vận hành thông qua một hộp số bánh răng hai cấp tốc độ độc quyền của Haas. Ở dải vòng tua thấp, hệ thống này tạo ra lực mô-men xoắn cực lớn để dao phay ngón cỡ lớn hoặc đài dao phay mặt đầu ăn sâu vào phôi thép cứng. Ở dải vòng tua cao, máy vận hành êm ái để phay tinh bề mặt biên dạng đạt độ bóng mịn tuyệt đối.

Bàn máy làm khuôn đa năng mật độ cao (Multi-Fixturing Table)
Điểm nhấn khác biệt của dòng máy VM-5/50 so với dòng máy phay đứng thông thường là bàn gá phôi được bố trí rãnh chữ T và các lỗ định vị ren với mật độ dày đặc, độ chính xác cao. Thiết kế này giúp thợ vận hành dễ dàng set-up các bộ khuôn dập phức tạp, gá kẹp nhiều khối chi tiết hoặc tích hợp các bàn xoay 4 trục, 5 trục chịu tải nặng để gia công đa mặt phôi một cách linh hoạt.

Thuật toán gia công tốc độ cao và Nhìn trước mã lệnh (Look-Ahead)
Mặc dù mang cấu trúc đầu côn 50 tải nặng cồng kềnh, Haas VM-5/50 vẫn di chuyển biên dạng cực kỳ mượt mà nhờ phần mềm gia công tốc độ cao (High-Speed Machining) được trang bị tiêu chuẩn. Thuật toán của hệ điều hành Haas NGC liên tục phân tích trước hàng trăm dòng lệnh CAM, tự động điều chỉnh tốc độ tiến dao tại các góc cua tinh vi, ngăn hiện tượng khựng dao hoặc lẹm vào lòng khuôn.

Thân máy Gang đúc chữ C vững chãi và Ổn định nhiệt
Để gánh chịu tải trọng phôi lớn cùng lực cắt va đập liên tục từ đầu côn 50, toàn bộ khung vỏ, bệ máy và cột đứng của VM-5/50 đều được đúc từ gang chất lượng cao chịu lực dầm tốt. Kết cấu này hấp thụ hoàn toàn các rung chấn cơ học, phối hợp với hệ thống làm mát tuần hoàn giúp máy duy trì độ ổn định nhiệt cao, giữ sai số kích thước lòng khuôn luôn ở dải micron suốt các ca làm việc dài liên tục.

4. Ứng dụng thực tế lý tưởng của Haas VM-5/50
Sở hữu không gian làm việc rộng rãi cùng sức mạnh cắt gọt đầu côn 50, Haas VM-5/50 là sự lựa chọn tối ưu cho:

• Chế tạo khuôn dập tấm và khuôn đúc áp lực: Chuyên phay thô và tinh các bộ khuôn dập ô tô, khuôn đúc nhôm, khuôn ép nhựa lớn đòi hỏi chiều sâu hốc khuôn sâu và vách khuôn phức tạp.
• Cơ khí hạng nặng và linh kiện máy: Gia công các block động cơ tầm trung, hộp số công nghiệp, bệ gá chịu lực cho dây chuyền tự động hóa.
• Ngành năng lượng và dầu khí: Phay cắt các linh kiện van an toàn, đồ gá chịu tải và các tấm kết cấu dầm thép chịu lực cao.

5. Kết luận
Máy phay đứng CNC Haas VM-5/50 là giải pháp đầu tư mang tính chiến lược cho các xưởng cơ khí chính xác muốn bứt phá năng lực cạnh tranh trong mảng khuôn mẫu tải nặng. Khả năng bóc tách vật liệu vượt trội kết hợp độ bền bỉ tiêu chuẩn Mỹ giúp dòng máy này tối ưu hóa tối đa chu kỳ gia công, giảm chi phí nhân công và mang lại tỷ suất hoàn vốn nhanh chóng.

---
