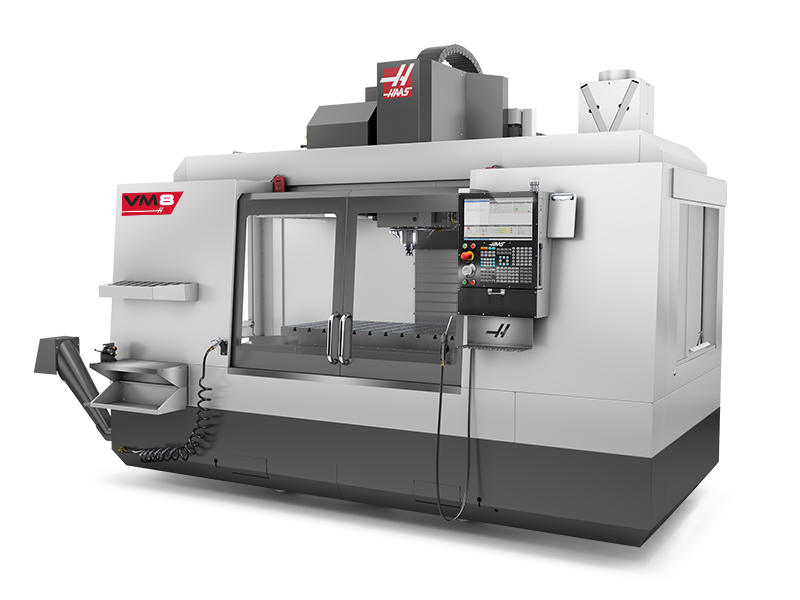

Máy phay CNC : VM-8
40
CT/BT/HSK
3
Trục
12k
Vòng/phút
30+1
Đài dao
Giới thiệu sản phẩm
Máy VM-8 là dòng máy phay đứng chuyên cho khuôn mẫu (Vertical Mold Making Machine) của Haas, thiết kế để đáp ứng các yêu cầu khắt khe về độ chính xác, độ ổn định nhiệt và độ cứng vững. Đây là giải pháp tối ưu cho các doanh nghiệp cần máy phay CNC hành trình lớn, phục vụ sản xuất khuôn mẫu, chi tiết tinh xảo và các sản phẩm công nghiệp quy mô lớn.
Ưu điểm nổi bật của VM-8 Haas
- Hành trình gia công lớn
- VM-8 có hành trình trục X 1626 mm, trục Y 1016 mm và trục Z 762 mm, cho phép gia công các chi tiết có kích thước lớn, giảm thiểu số lần gá đặt, tăng hiệu quả sản xuất.
- Spindle tốc độ cao & truyền động ổn định
- Trang bị spindle 12.000 vòng/phút dạng inline direct-drive, mang lại khả năng gia công nhanh, bề mặt cắt mịn và kiểm soát nhiệt tốt.
- Thay dao nhanh & tiện ích vận hành
- Bộ thay dao bên (side-mount tool changer) 30+1 dụng cụ, rút ngắn thời gian chờ khi gia công phức tạp.
- Băng tải phoi tự động, vòi phun làm mát lập trình, súng khí hỗ trợ vệ sinh phoi.
- Cấu trúc bền vững & điều khiển hiện đại
- Khung máy vững chắc, bàn máy đa điểm gá, phần mềm hỗ trợ gia công tốc độ cao, màn hình điều khiển widescreen, kết nối Ethernet/WiFi và nhiều tính năng chống sự cố điện giúp máy hoạt động ổn định lâu dài.
Ứng dụng của VM-8
- Gia công khuôn mẫu, tool & die, chi tiết chính xác cao cho ngành nhựa và kim loại
- Sản xuất chi tiết lớn trong các ngành ô tô, hàng không, y tế và công nghiệp nặng
- Xưởng cơ khí cần máy phay CNC hành trình lớn để tăng năng suất và giảm thời gian gá đặt
Lợi ích khi đầu tư VM-8
- Năng suất vượt trội: tốc độ cao, hành trình lớn, thay dao nhanh
- Độ chính xác cao: kiểm soát nhiệt và độ cứng vững tuyệt vời
- Đa dụng: phù hợp từ khuôn mẫu tinh xảo đến sản xuất hàng loạt công nghiệp
TRỤC CHÍNH
- 12.000 vòng/phút
- Truyền động trực tiếp
- SMTC 30+1
- Vòi phun nước làm mát lập trình
- Súng hơi tự động
- Vòi khí làm sạch cửa
- Tải phoi tự động
- Bể làm mát 55-Gallon
- Điều chỉnh được lưu lượng tưới nguội
- Mã hiển thị đa phương tiện: M130 ( Hiển thị ảnh và video...)
- Màn hình điều khiển cảm ứng
- Haas Connect: Giám sát máy từ xa
- Module phát hiện sự cố mất điện sớm
- Chạy câu lệnh ở giữa chương trình
- Kết nối máy tính qua Ethenet
- Kết rối Wifi
- Bộ điều cầm tay hiển thị LCD
- Taro bước tiến đồng bộ
- Chế độ chạy an toàn
- Bộ điều cầm tay màn hình cảm ứng
- HaasDrop: Truyền dữ liệu từ điện thoại
- Macro dành cho người dùng sử dụng
- Lập trình xoay và nhân rộng
- Gia công tốc độ cao với thuật toán đọc trước dòng lệnh(High Speed)
- Bộ nhớ chương trình tiêu chuẩn 1G
- Bảo hành tiêu chuẩn 1 năm
Cấu hình mặc định
| Trục chính | - 12,000-vòng/phút |
|---|---|
| Hệ thống thay dao | - Thay dao kiểu tay gắp 30+1 vị trí gá |
| Quản lý tải phoi và tưới nguội | - Vòi tưới nguội lập trình - Automatic Air Gun - Tải phoi - Thổi khí cửa sổ - 95-Gallon Bể tưới nguội - Bơm làm mát đa tầng |
| Hệ điều khiển Haas | - Màn hình kiểm soát rộng - Tay cầm điều khiển từ xa lớn có màn hình cảm ứng - Giao thức truyền dữ liệu Ethernet - Kết nối WiFi cho Haas Control - Bảo vệ chống sét lan truyền - Mô-đun phát hiện mất điện sớm - Quản lý dao cụ nâng cao - Hiển thị tệp Media M-Code; M130 - HaasConnect: Giám sát từ xa - Safe Run: Chạy máy an toàn - HaasDrop: Truyền tải dữ liệu không dây - Tính năng gia công tốc độ cao (High-Speed Machining) - Ta-rô bước tiến đồng bộ - Macros dành cho người dùng - Xoay và thu phóng tọa độ - Bộ nhớ chương trình mặc định, 1 GB |
| Sản phẩm tùy chọn | - Hỗ trợ đường khí ngầm bàn máy - Bao che bằng thép không gỉ - Đế sạc điện thoại |
| Vận chuyển | - Móc tích hợp để cẩu máy |
| Bảo hành | - Bảo hành mặc định - 1 năm |
Thông số kỹ thuật
| VM-8 |
|---|
| HÀNH TRÌNH | Hệ MÉT |
|---|---|
| Trục X | 1626 mm |
| Trục Y | 1016 mm |
| Trục Z | 762 mm |
| Khoảng cách từ trục chính đến đến bàn max. | 864 mm |
| Khoảng cách từ trục chính đến bàn min. | 102 mm |
| TRỤC CHÍNH | Hệ MÉT |
| Công suất max. | 22.4 kW |
| Tốc độ max. | 12000 rpm |
| Mô-men max. | 122.0 Nm @ 2000 rpm |
| Hệ dẫn động | Truyền động trực tiếp |
| Côn cổ trục | CT40 | BT40 | HSK-A63 |
| Bôi trơn bạc đạn | Khí/Phun dầu |
| Làm mát | Coolant Jacket |
| BÀN MÁY | Hệ MÉT |
| Chiều dài | 1626 mm |
| Chiều rộng | 914 mm |
| Độ rộng rãnh chữ T | 15.90 mm to 16.00 mm |
| Khoảng cách tâm rãnh chữ T | 125 mm |
| Số lượng rãnh chữ T | 7 in X and 12 in Y |
| Trọng lượng tối đa trên bàn (phân bổ đều) | 1814 kg |
| BƯỚC TIẾN | Hệ MÉT |
| Tốc độ cắt max. | 12.7 m/min |
| Bước tiến trục X | 15.2 m/min |
| Bước tiến trục Y | 15.2 m/min |
| Bước tiến trục Z | 15.2 m/min |
| MÔ TƠ CÁC TRỤC | Hệ MÉT |
| Lực đẩy dọc trục X max. | 18238 N |
| Lực đẩy dọc trục Y max. | 18238 N |
| Lực đẩy dọc trục Z max. | 24910 N |
| HỆ THỐNG THAY DAO | Hệ MÉT |
| Loại | SMTC |
| Số đầu dao | 30+1 |
| Đường kính dao max. (2 bên có dao) | 64 mm |
| Đường kính dao max. (2 bên trống) | 127 mm |
| Chiều dài dao max. (từ mũi trục chính) | 406 mm |
| Trọng lượng dao max. | 5.4 kg |
| Thời gian thay dao trung bình tool-to-tool | 2.80 s |
| Thời gian thay dao trung bình chip-to-chip | 3.60 s |
| THÔNG SỐ CHUNG | Hệ MÉT |
| Dung tích thùng tưới nguội | 360 L |
| YÊU CẦU VỀ KHÍ NÉN | Hệ MÉT |
| Yêu cầu về khí nén | 113 L/min @ 6.9 bar |
| Kích thước lỗ khí nén vào | 3/8 in |
| Kích cỡ nối | 3/8 in |
| Áp suất khí nén min. | 5.5 bar |
| CÁC THÔNG SỐ VỀ ĐIỆN | Hệ MÉT |
| Tốc độ trục chính | 12000 rpm |
| Hệ dẫn động | Truyền động trực tiếp |
| Công suất trục chính | 22.4 kW |
| Điện áp AC vào 3 pha (Chuẩn Mỹ) | 220 VAC |
| Dòng toàn tải 3 pha (Chuẩn Mỹ) | 70 A |
| Điện áp AC vào 3 pha | 440 VAC |
| Dòng toàn tải 3 pha | 35 A |
| KÍCH THƯỚC VẬN CHUYỂN | Hệ MÉT |
| Pallet nội địa | 491 cm x 305 cm x 331 cm |
| Thùng xuất khẩu | 491 cm x 313 cm x 341 cm |
| Trọng lượng | 11250.0 kg |
| Kích thước pallet tùy chọn EC | 491 cm x 305 cm x 343 cm |
| Kích thùng xuất khẩu tùy chọn EC | 491 cm x 313 cm x 354 cm |
| Trọng lượng khi tùy chọn EC | 11250 kg |
| Pallet nội địa khi máy có 50+1 SMTC | 491 cm x 305 cm x 351 cm |
| Pallet xuất khẩu khi máy có 50+1 SMTC | 491 cm x 313 cm x 361 cm |
| Trọng lượng khi máy có 50+1 SMTC | 11250 kg |
| Pallet trong nước có tùy chọn EC & 50+1 SMTC | 491 cm x 305 cm x 364 cm |
| Thùng xuất khẩu có tùy chọn EC & 50+1 SMTC | 491 cm x 313 cm x 374 cm |
| Trọng lượng với tùy chọn EC & 50+1 SMTC | 11250 kg |
Tài liệu kỹ thuật
Tất cả:
Đang chuyển tiếp đến trang Xây dựng cấu hình...
Hãy click biểu tượng phía dưới :
* Máy Haas được thiết kế để hoạt động với nguồn điện 220 VAC (200-240 VAC). Tùy chọn biến áp cao áp (380 - 480 VAC) có sẵn cho tất cả các model, ngoại trừ các dòng Desktop mill, CL-1, CM-1 và
SR Series. Biến áp cao áp phải được lắp đặt tại nhà máy trước khi xuất xưởng.
* LƯU Ý! Tùy chọn Trục chính tốc độ cao có thể có yêu cầu công suất điện cao hơn so với trục chính tiêu chuẩn. Tuy nhiên, nếu công suất trục chính (kW) không thay đổi, yêu cầu công suất vẫn giữ nguyên. Hãy kiểm tra yêu cầu công suất trước khi lắp đặt máy.
* Mức tiêu thụ khí trên các máy phay dòng DC/40 có thể cao hơn khi chức năng Thổi khí xuyên dụng cụ được kích hoạt
* Các thông số kỹ thuật có thể thay đổi mà không cần báo trước. Hình ảnh minh họa của sản phẩm có thể đã minh họa thêm các "Tùy chọn thêm" của máy. Liên hệ với nhân viên bán hàng để biết chi tiết: info@haasvietnam.com .
* LƯU Ý! Tùy chọn Trục chính tốc độ cao có thể có yêu cầu công suất điện cao hơn so với trục chính tiêu chuẩn. Tuy nhiên, nếu công suất trục chính (kW) không thay đổi, yêu cầu công suất vẫn giữ nguyên. Hãy kiểm tra yêu cầu công suất trước khi lắp đặt máy.
* Mức tiêu thụ khí trên các máy phay dòng DC/40 có thể cao hơn khi chức năng Thổi khí xuyên dụng cụ được kích hoạt
* Các thông số kỹ thuật có thể thay đổi mà không cần báo trước. Hình ảnh minh họa của sản phẩm có thể đã minh họa thêm các "Tùy chọn thêm" của máy. Liên hệ với nhân viên bán hàng để biết chi tiết: info@haasvietnam.com .
