Máy phay CNC : VF-7SS

CT/BT/HSK

Trục

12k

Vòng/phút

30+1

Đài dao

Giới thiệu sản phẩm

Máy phay đứng VF-7SS là dòng trung tâm gia công tốc độ cao thuộc seri Super-Speed Vertical Machining Center của Haas. Đây là giải pháp tối ưu cho các doanh nghiệp cần máy phay CNC hành trình lớn, đáp ứng gia công các chi tiết kích thước lớn, độ chính xác cao và yêu cầu sản xuất hàng loạt.

Ưu điểm nổi bật của VF-7SS Haas

Hành trình lớn vượt trội
Với hành trình trục X 2134 mm (84 inch), máy phay CNC VF-7SS dễ dàng xử lý các chi tiết dài và lớn mà không cần thay đổi gá đặt nhiều lần.

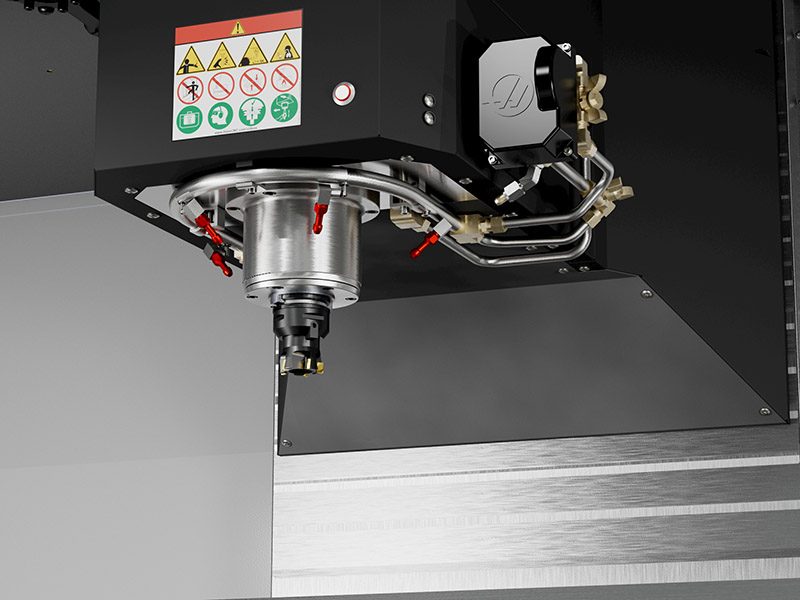

Spindle tốc độ cao
Trang bị spindle 12.000 vòng/phút dạng inline direct-drive, cho phép gia công nhanh, bề mặt mịn và phù hợp với nhiều loại vật liệu. Đây là điểm mạnh nổi bật của máy phay CNC tốc độ cao Haas.
Tốc độ di chuyển nhanh
VF-7SS được tối ưu cho sản xuất hàng loạt với tốc độ chạy dao và di chuyển không tải (rapids) cực nhanh, giảm thời gian chu trình và tăng năng suất tổng thể.

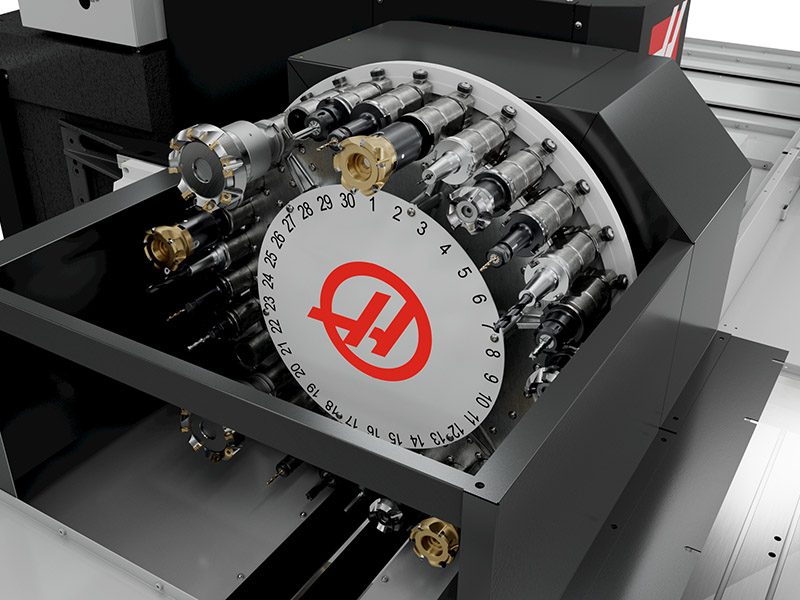

Thay dao siêu tốc
Bộ thay dao side-mount 30+1 dụng cụ cho phép chuyển đổi nhanh chóng giữa các công cụ, thích hợp cho các chương trình gia công phức tạp.
Hệ thống làm mát & xử lý phoi thông minh
- Vòi phun làm mát lập trình
- Băng tải phoi tự động
- Tia khí làm sạch vùng cắt
Thùng chứa dung dịch làm mát dung tích lớn với hệ thống bơm nhiều cấp

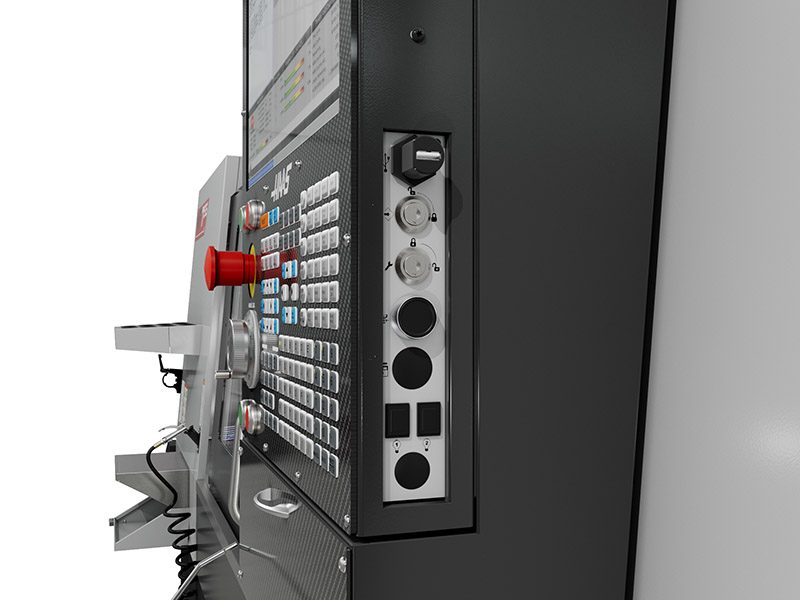

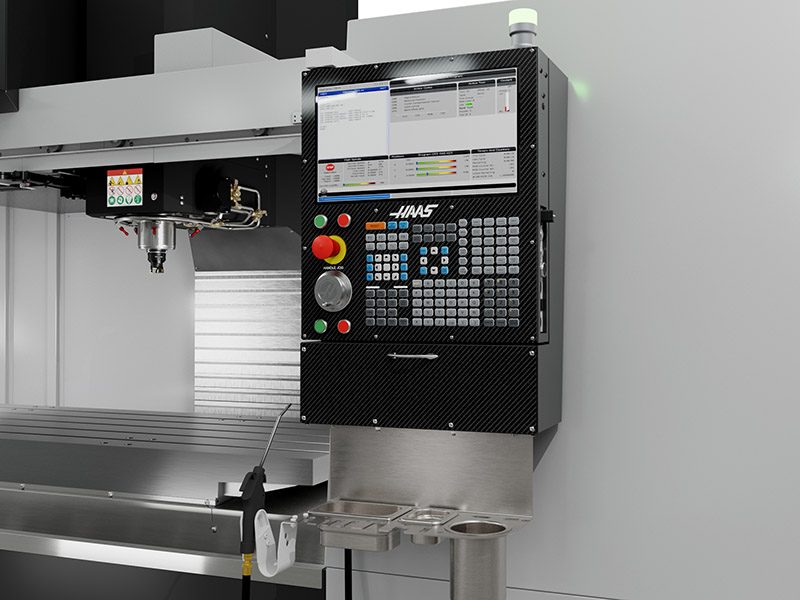

Điều khiển hiện đại
Máy tích hợp màn hình widescreen, tay điều khiển từ xa (Remote Jog Handle) với màn hình phụ, kết nối Ethernet & WiFi, bộ nhớ chương trình 1GB, cùng nhiều tính năng quản lý dụng cụ thông minh.

Ứng dụng của máy phay CNC VF-7SS

Gia công khuôn mẫu và jig phức tạp
Sản xuất chi tiết lớn trong các ngành ô tô, dầu khí, hàng hải, công nghiệp nặng
Xưởng cơ khí chính xác cần máy phay đứng tốc độ cao để đáp ứng đơn hàng lớn, yêu cầu năng suất và chất lượng ổn định

Lợi ích khi đầu tư VF-7SS Haas

Tăng năng suất: tốc độ cao, thay dao nhanh, hành trình lớn
Đa dạng ứng dụng: từ khuôn mẫu, chi tiết công nghiệp đến sản xuất hàng loạt
Độ tin cậy cao: thiết kế tiêu chuẩn Mỹ, bền bỉ và tối ưu cho môi trường sản xuất

👉 Máy phay đứng tốc độ cao VF-7SS Haas là lựa chọn hoàn hảo cho doanh nghiệp muốn nâng cao năng lực sản xuất, giảm thời gian chu trình và gia tăng lợi thế cạnh tranh.

Cấu hình mặc định

Trục chính	- 12,000-vòng/phút
Hệ thống thay dao	- Thay dao siêu tốc 30+1 vị trí gá (SMTC)
Quản lý tải phoi và tưới nguội	- Vòi tưới nguội lập trình - Tải phoi - Thổi khí cửa sổ - 95-Gallon Bể tưới nguội - Khay lọc phoi - Bơm làm mát đa tầng
Hệ điều khiển Haas	- Màn hình kiểm soát rộng - Tay cầm điều khiển từ xa lớn có màn hình cảm ứng - Giao thức truyền dữ liệu Ethernet - Kết nối WiFi cho Haas Control - Bảo vệ chống sét lan truyền - Mô-đun phát hiện mất điện sớm - Quản lý dao cụ nâng cao - Hiển thị tệp Media M-Code; M130 - HaasConnect: Giám sát từ xa - HaasDrop: Truyền tải dữ liệu không dây - Ta-rô bước tiến đồng bộ - Bộ nhớ chương trình mặc định, 1 GB
Sản phẩm tùy chọn	- Bao che bằng thép không gỉ - Đế sạc điện thoại
Bảo hành	- Bảo hành mặc định - 1 năm

Thông số kỹ thuật

VF-7SS

HÀNH TRÌNH	Hệ MÉT
Trục X	2134 mm
Trục Y	813 mm
Trục Z	762 mm
Khoảng cách từ trục chính đến đến bàn max.	864 mm
Khoảng cách từ trục chính đến bàn min.	102 mm
TRỤC CHÍNH	Hệ MÉT
Công suất max.	22.4 kW
Tốc độ max.	12000 rpm
Mô-men max.	122.0 Nm @ 2000 rpm
Hệ dẫn động	Truyền động trực tiếp
Côn cổ trục	CT40 \| BT40 \| HSK-A63
Bôi trơn bạc đạn	Khí/Phun dầu
Làm mát	Coolant Jacket

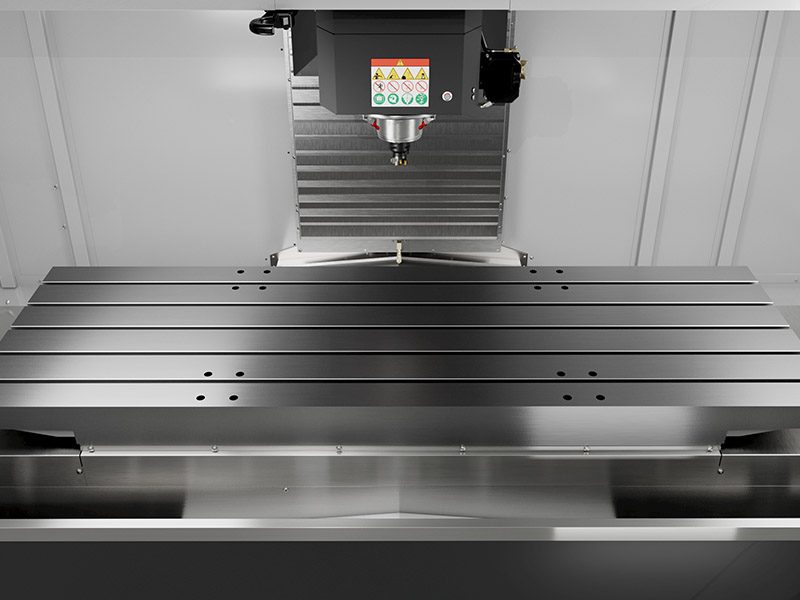

BÀN MÁY	Hệ MÉT
Chiều dài	2134 mm
Chiều rộng	711 mm
Độ rộng rãnh chữ T	15.90 mm to 16.00 mm
Khoảng cách tâm rãnh chữ T	125 mm
Số lượng rãnh chữ T	5
Trọng lượng tối đa trên bàn (phân bổ đều)	907 kg
BƯỚC TIẾN	Hệ MÉT
Tốc độ cắt max.	21.2 m/min
Bước tiến trục X	30.5 m/min
Bước tiến trục Y	30.5 m/min
Bước tiến trục Z	30.5 m/min
MÔ TƠ CÁC TRỤC	Hệ MÉT
Lực đẩy dọc trục X max.	15124 N
Lực đẩy dọc trục Y max.	15124 N
Lực đẩy dọc trục Z max.	15124 N
HỆ THỐNG THAY DAO	Hệ MÉT
Loại	SMTC
Số đầu dao	30+1
Đường kính dao max. (2 bên có dao)	64 mm
Đường kính dao max. (2 bên trống)	152 mm
Chiều dài dao max. (từ mũi trục chính)	406 mm
Trọng lượng dao max.	5.4 kg
Thời gian thay dao trung bình tool-to-tool	2.30 s
Thời gian thay dao trung bình chip-to-chip	3.20 s
THÔNG SỐ CHUNG	Hệ MÉT
Dung tích thùng tưới nguội	360 L
YÊU CẦU VỀ KHÍ NÉN	Hệ MÉT
Yêu cầu về khí nén	113 L/min @ 6.9 bar
Kích thước lỗ khí nén vào	3/8 in
Kích cỡ nối	3/8 in
Áp suất khí nén min.	5.5 bar
CÁC THÔNG SỐ VỀ ĐIỆN	Hệ MÉT
Tốc độ trục chính	12000 rpm
Hệ dẫn động	Truyền động trực tiếp
Công suất trục chính	22.4 kW
Điện áp AC vào 3 pha (Chuẩn Mỹ)	220 VAC
Dòng toàn tải 3 pha (Chuẩn Mỹ)	70 A
Điện áp AC vào 3 pha	440 VAC
Dòng toàn tải 3 pha	35 A
KÍCH THƯỚC VẬN CHUYỂN	Hệ MÉT
Pallet nội địa	544 cm x 260 cm x 326 cm
Thùng xuất khẩu	544 cm x 268 cm x 330 cm
Trọng lượng	11612.0 kg
Kích thước pallet tùy chọn EC	544 cm x 260 cm x 351 cm
Kích thùng xuất khẩu tùy chọn EC	544 cm x 270 cm x 352 cm
Trọng lượng khi tùy chọn EC	11612 kg
Pallet nội địa khi máy có 50+1 SMTC	544 cm x 260 cm x 339 cm
Pallet xuất khẩu khi máy có 50+1 SMTC	544 cm x 268 cm x 344 cm
Trọng lượng khi máy có 50+1 SMTC	11612 kg
Pallet trong nước có tùy chọn EC & 50+1 SMTC	544 cm x 260 cm x 364 cm
Thùng xuất khẩu có tùy chọn EC & 50+1 SMTC	544 cm x 270 cm x 364 cm
Trọng lượng với tùy chọn EC & 50+1 SMTC	11612 kg

Tài liệu kỹ thuật

Tất cả:

Tài liệu tổng hợp

Đang chuyển tiếp đến trang Xây dựng cấu hình...

Nếu quá trình chuyển hướng không diễn ra
Hãy click biểu tượng phía dưới :

* Máy Haas được thiết kế để hoạt động với nguồn điện 220 VAC (200-240 VAC). Tùy chọn biến áp cao áp (380 - 480 VAC) có sẵn cho tất cả các model, ngoại trừ các dòng Desktop mill, CL-1, CM-1 và SR Series. Biến áp cao áp phải được lắp đặt tại nhà máy trước khi xuất xưởng.
* LƯU Ý! Tùy chọn Trục chính tốc độ cao có thể có yêu cầu công suất điện cao hơn so với trục chính tiêu chuẩn. Tuy nhiên, nếu công suất trục chính (kW) không thay đổi, yêu cầu công suất vẫn giữ nguyên. Hãy kiểm tra yêu cầu công suất trước khi lắp đặt máy.
* Mức tiêu thụ khí trên các máy phay dòng DC/40 có thể cao hơn khi chức năng Thổi khí xuyên dụng cụ được kích hoạt
* Các thông số kỹ thuật có thể thay đổi mà không cần báo trước. Hình ảnh minh họa của sản phẩm có thể đã minh họa thêm các "Tùy chọn thêm" của máy. Liên hệ với nhân viên bán hàng để biết chi tiết: info@haasvietnam.com .
