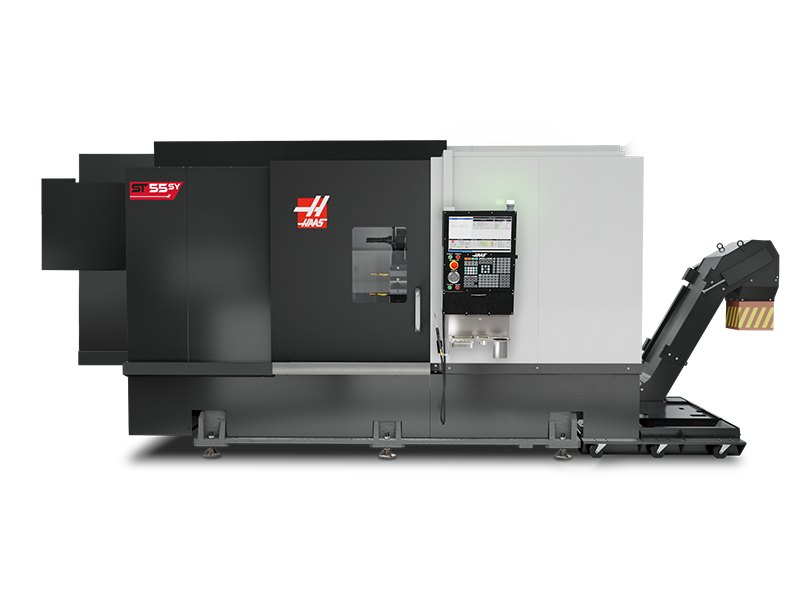

Máy tiện CNC : ST-55SY Large-Bore Y-Axis Lathe

12.5"

Sức chứa thanh (mâm cặp)

vòng/phút

55 hp

Công suất

Giới thiệu sản phẩm

1. Tổng quan về Haas ST-55SY
Máy tiện CNC Haas ST-55SY thay đổi hoàn toàn cách tiếp cận gia công cơ khí hạng nặng. Thay vì phải chuyển phôi từ máy tiện sang máy phay đứng để gia công các chi tiết phụ trợ, hệ thống trục Y chuyển động độc lập kết hợp với đài dao BMT75 cho phép xử lý các nguyên công phay lệch tâm, phay rãnh then và khoan lỗ trên đường kính ngoài hoặc mặt đầu của phôi một cách đồng bộ.

2. Thông số kỹ thuật nổi bật

Lỗ xuyên trục chính (Bore): 12.5" (318 mm) – Hỗ trợ luồn các dải ống siêu trường.
Vùng gia công tối đa (Max Capacity): XZ 20" x 44.0" (508 x 1118 mm).
Hành trình trục Y (Y-Axis Travel): ±3.0" (±76 mm).
Trục C nội suy (C-Axis): Điều khiển chính xác vị trí góc quay trục chính với độ phân giải cao.
Hệ thống đài dao: 12 vị trí tiêu chuẩn dạng BMT75 (Base Mount Turret).
Công suất và Tốc độ: Động cơ Vector Drive 55 hp (41 kW), dải vòng tua đạt 1.000 vòng/phút kết hợp hộp số 2 cấp cho mô-men xoắn lớn.

3. Các đặc điểm và ưu điểm vượt trội

Gia công đa năng trong một lần gá (Done-in-One): Sự phối hợp giữa trục Y, trục C và đài dao BMT75 biến máy thành một trung tâm gia công thu nhỏ. Giảm thiểu sai số gá đặt, loại bỏ thời gian chết khi luân chuyển phôi giữa các máy và tối ưu hóa năng suất nhà xưởng.
Đài dao BMT75 cứng vững vượt trội: Khác với các hệ đài dao thông thường, chuẩn BMT75 giúp cố định cán dao phay cực kỳ chắc chắn, chịu được lực cắt lớn hơn, giảm mài mòn mũi dao và cho phép phay thô biên dạng nặng một cách mượt mà.
Mâm cặp kép (Twin-Chuck) trước sau: Hai đầu mũi trục chính tiêu chuẩn A1-20 cho phép lắp đồng thời 2 mâm cặp độc lập. Giải pháp này giúp kẹp chặn hoàn hảo, định tâm chống văng cho những đoạn ống khoan dầu khí dải dài hoặc rulo nặng.
Tối ưu không gian nhà xưởng (Smaller Footprint): Thiết kế thân máy ngắn (Short-bed) với bệ máy nghiêng tăng độ cứng vững cơ học, giúp tiết kiệm đáng kể diện tích sàn so với dòng bệ dài tiêu chuẩn mà không làm suy giảm hiệu năng cắt gọt.

4. Ứng dụng công nghiệp thực tế

Tiện ren côn, phay rãnh then và taro lỗ bắt bulông trên các khớp nối (Couplers) dầu khí.
Chế tạo mặt bích cỡ lớn, vỏ van thủy lực, phụ kiện đường ống công nghiệp nặng đòi hỏi phay biên dạng lệch tâm.
Sản xuất, sửa chữa các trục Rulo, con lăn truyền động dải dài có lỗ xuyên tâm trong ngành thép và bao bì.

Cấu hình mặc định

Turrets & Live Tooling	- 4000 Live tooling cùng đài dao BMT75 12 vị trí gá dao
Quản lý phoi và chất làm mát	- Thùng nước làm mát 95 Gallon (~360 lít) - Bơm nước làm mát đa cấp
Hệ điều khiển Haas	- Màn hình điều khiển rộng - Tay cầm điều khiển từ xa khổ lớn tích hợp màn hình cảm ứng - Kết nối Network qua Ethernet - Kết nối Network qua Wifi cho điều khiển Haas - Bộ làm mát tủ điều khiển CNC - Hệ thống bảo vệ quá áp/chống sốc điện - Mô-đun phát hiện sự cố mất điện sớm - Hệ thống quản lý dao nâng cao (ATM) - Mã M hiển thị phương tiện truyền thông (M130) - HaasConnect: Giám sát máy từ xa - Tính năng truyền dữ liệu HaasDrop - Taro bước tiến đồng bộ - Định hướng vị trí trục chính - Bộ nhớ chương trình tiêu chuẩn 1 GB - Chế độ tiết kiệm năng lượng ECO
*Các tùy chọn thêm ()**	- Ổ gá dao mở rộng - Cảm biến cạnh cho Hệ thống tự động - Cửa tự động cho máy Tiện CNC - Tấm che băng máy bằng thép không gỉ - Giá sạc điện thoại
Dụng cụ cắt và đồ gá	- BMT75 Driven Toolholder Kit - BMT75 Standard Toolholder Kit - BMT75 Metric Standard Toolholder Kit
Vận chuyển	- Thiết bị/Điểm gá hỗ trợ cẩu nâng
Bảo hành	- Bảo hành tiêu chuẩn 1 năm

Thông số kỹ thuật

ST-55SY Large-Bore Y-Axis Lathe

KHẢ NĂNG	HỆ MÉT
Phôi xoay max	902 mm
Đường kính cắt tối đa (với đài dao BMT75)	699 mm
Chiều dài gia công max. (Thay đổi theo mâm cặp)	1118 mm
HÀNH TRÌNH	HỆ MÉT
Trục X	508 mm
Trục Y	± 76 mm
Trục Z	1118 mm
BƯỚC TIẾN	HỆ MÉT
Bước tiến trục X	12.0 m/min
Bước tiến trục Y	12.0 m/min
Bước tiến trục Z	8.0 m/min
MÔ TƠ CÁC TRỤC	HỆ MÉT
Lực đẩy dọc trục X max.	24465 N
Lực đẩy dọc trục Y max.	10231 N
Lực đẩy dọc trục Z max.	40034 N
TRỤC CHÍNH	HỆ MÉT
Mũi trục chính	A1-20 Front & Rear
Hệ dẫn động	Hộp số 2 cấp tốc độ
Công suất max.	41.0 kW
Tốc độ max.	1000 rpm
Mô-men max.	5762.0 Nm @ 30 rpm
Lỗ trục chính	318.0 mm
TRỤC C (Trên Trục chính)	HỆ MÉT
Tốc độ max.	49 rpm
Công suất max.	3.7 kW
Sai số vị trí (±)	0.01 °
Mô-men xoắn phanh	610 Nm
Kiểu điều khiển	Chuyển động nội suy và định vị
Chống tâm	HỆ MÉT
Côn trục chính	MT6
Hành Trình	1,067 mm
Lực chống tâm max(Acme)	13,345 N
Lực chống tâm min(Acme)	890 N
Đài gá dao	HỆ MÉT
Số lượng dao	12 Stations
Số dao tiện ngoài và tiện trong	Thay đổi theo đài gá dao
Công cụ	BMT75
Đầu dao chủ động	HỆ MÉT
Tốc độ max.	4000 rpm
Công cụ	BMT75
THÔNG SỐ CHUNG	HỆ MÉT
Dung tích thùng tưới nguội	360 L
YÊU CẦU VỀ KHÍ NÉN	HỆ MÉT
Yêu cầu về khí nén	113.0 L/min @ 6.9 bar
Kích thước lỗ khí nén vào	3/8 in
Kích cỡ nối	3/8 in
Áp suất khí nén min.	5.5 bar
CÁC THÔNG SỐ VỀ ĐIỆN	HỆ MÉT
Tốc độ trục chính	1000 rpm
Hệ dẫn động	Hộp số 2 cấp tốc độ
Công suất tiêu thụ của trục chính	41.0 kW
Điện áp AC vào 3 pha (Chuẩn Mỹ)	220 VAC
Dòng toàn tải 3 pha (Chuẩn Mỹ)	105 A
Điện áp AC vào 3 pha	440 VAC
Dòng toàn tải 3 pha	53 A

Tài liệu kỹ thuật

Đang chuyển tiếp đến trang Xây dựng cấu hình...

Nếu quá trình chuyển hướng không diễn ra
Hãy click biểu tượng phía dưới :

⚠️ Tất cả các thông số kỹ thuật được liệt kê đều dành cho cấu hình máy tiêu chuẩn. Thiết bị tùy chọn có thể làm thay đổi thông số kỹ thuật của máy * Máy Haas được thiết kế để hoạt động với nguồn điện 220 VAC (200-240 VAC). Tùy chọn biến áp cao áp (380 - 480 VAC) có sẵn cho tất cả các model, ngoại trừ các dòng Desktop mill, CL-1, CM-1 và SR Series. Biến áp cao áp bắt buộc phải được lắp đặt tại nhà máy trước khi xuất xưởng.
* Tùy chọn Trục chính tốc độ cao có thể có yêu cầu công suất điện cao hơn so với trục chính tiêu chuẩn. Tuy nhiên, nếu công suất trục chính (kW) không thay đổi, yêu cầu công suất vẫn giữ nguyên. Hãy kiểm tra yêu cầu công suất trước khi lắp đặt máy.
* Mức tiêu thụ khí trên các máy phay dòng DC/40 có thể cao hơn khi chức năng Thổi khí xuyên dụng cụ được kích hoạt
* Hình ảnh minh họa và khối lượng của sản phẩm có thể đã minh họa thêm các "Tùy chọn thêm" của máy.
* Các thông số kỹ thuật có thể thay đổi mà không cần báo trước.
