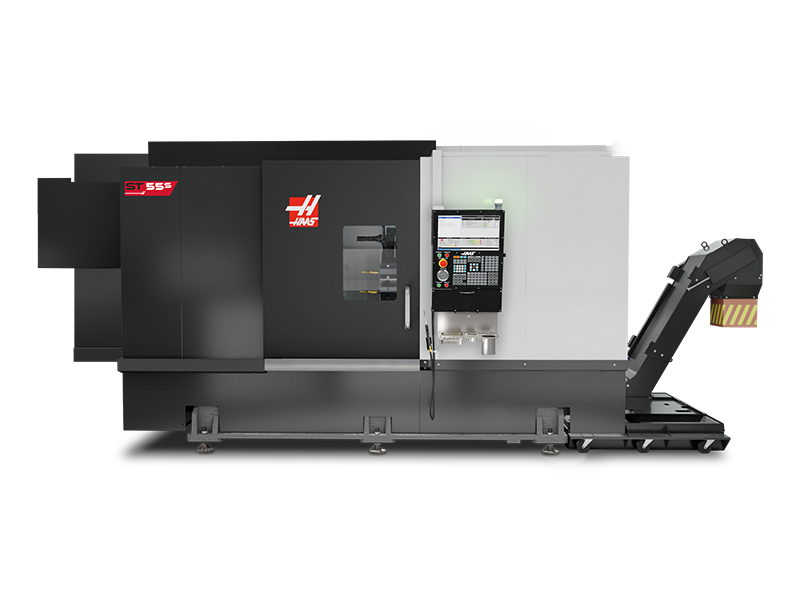

Máy tiện CNC : ST-55S Large-Bore Lathe

12.5"

Sức chứa thanh (mâm cặp)

vòng/phút

55 hp

Công suất

Giới thiệu sản phẩm

1. Tổng quan về Haas ST-55S
Máy tiện CNC Haas ST-55S là giải pháp hàng đầu cho các xưởng cơ khí chuyên xử lý chi tiết dạng ống hoặc trục đường kính lớn. Điểm đắt giá của thiết bị là hệ thống mâm cặp đôi (Twin-chuck) cho phép gá phôi ở cả phía trước và phía sau trục chính, kết hợp với hộp số 2 cấp (2-speed gearbox) cung cấp lực mô-men xoắn cực đại ở vòng tua thấp để bóc tách vật liệu siêu nặng.

2. Thông số kỹ thuật nổi bật

Lỗ xuyên trục chính (Bore): 12.5" (318 mm) – Cho phép luồn các loại đường ống đại cỡ.
Vùng gia công tối đa (Max Capacity): XZ 20.0" x 44.0" (508 x 1118 mm).
Công suất động cơ trục chính: 55 hp (41 kW) Vector Drive mạnh mẽ.
Tốc độ trục chính: Tối đa 1.000 vòng/phút.
Hộp số truyền động: Hộp số 2 cấp tiêu chuẩn (2-speed gearbox).
Đài dao (Turret): 12 vị trí tiêu chuẩn dạng Bolt-On Turret (BOT).

3. Các đặc điểm và ưu điểm vượt trội

Tiết kiệm diện tích (Shorter Footprint): So với phiên bản dải dài ST-55 (chiều dài toàn máy hơn 6 mét), bản ST-55S cắt ngắn hành trình trục Z xuống còn 44 inch (1118 mm). Sự thay đổi này giúp các nhà xưởng có diện tích hạn chế vẫn có thể sở hữu sức mạnh tiện hạng nặng.
Độ cứng vững cơ khí chịu tải nặng: Thân máy đúc bằng gang nguyên khối tối ưu hóa, kết hợp bệ trượt nghiêng mở rộng tăng khả năng hấp thụ rung chấn khi ăn dao sâu.
Ụ động Servo lập trình toàn phần: Hệ thống ụ động (Tailstock) thế hệ mới vận hành hoàn toàn bằng motor servo, cho phép cài đặt lực ép chính xác bằng phần mềm để đỡ các chi tiết trục dài mà không làm biến dạng phôi.
Mâm cặp kép trước sau: Hai đầu mũi trục chính tiêu chuẩn A1-20 cho phép lắp đồng thời 2 mâm cặp độc lập. Giải pháp này giúp kẹp chặn hoàn hảo, định tâm chống văng cho những đoạn ống khoan dầu khí dải dài hoặc rulo nặng.

4. Ứng dụng công nghiệp thực tế

Tiện ren, cắt rãnh, gia công các loại khớp nối (Couplers) và ống lót luồn ren cho ngành dầu khí.
Chế tạo các loại mặt bích cỡ lớn, van công nghiệp, phụ kiện đường ống chịu áp lực cao.
Gia công biên dạng các con lăn dán keo, trục rulo, con lăn dầm thép ngành giấy và bao bì.

Cấu hình mặc định

Turrets & Live Tooling	- 12-Station Bolt-On Tool Turret, 7.25" Thick
Quản lý phoi và chất làm mát	- Thùng nước làm mát 95 Gallon (~360 lít) - Bơm nước làm mát đa cấp
Hệ điều khiển Haas	- Màn hình điều khiển rộng - Tay cầm điều khiển từ xa khổ lớn tích hợp màn hình cảm ứng - Kết nối Network qua Ethernet - Kết nối Network qua Wifi cho điều khiển Haas - Bộ làm mát tủ điều khiển CNC - Hệ thống bảo vệ quá áp/chống sốc điện - Mô-đun phát hiện sự cố mất điện sớm - Hệ thống quản lý dao nâng cao (ATM) - Mã M hiển thị phương tiện truyền thông (M130) - HaasConnect: Giám sát máy từ xa - Tính năng truyền dữ liệu HaasDrop - Taro bước tiến đồng bộ - Bộ nhớ chương trình tiêu chuẩn 1 GB - Chế độ tiết kiệm năng lượng ECO
*Các tùy chọn thêm ()**	- Ổ gá dao mở rộng - Cảm biến cạnh cho Hệ thống tự động - Cửa tự động cho máy Tiện CNC - Tấm che băng máy bằng thép không gỉ - Giá sạc điện thoại
Dụng cụ cắt và đồ gá	- Bolt-On Toolholder Kit, for 7.25" thick turret
Vận chuyển	- Thiết bị/Điểm gá hỗ trợ cẩu nâng
Bảo hành	- Bảo hành tiêu chuẩn 1 năm

Thông số kỹ thuật

ST-55S Large-Bore Lathe

KHẢ NĂNG	HỆ MÉT
Phôi xoay max	902 mm
Đường kính cắt tối đa (với đài dao BOT)	762 mm
Đường kính cắt tối đa (với đài dao BMT75)	699 mm
Chiều dài gia công max. (Thay đổi theo mâm cặp)	1118 mm
HÀNH TRÌNH	HỆ MÉT
Trục X	508 mm
Trục Z	1118 mm
BƯỚC TIẾN	HỆ MÉT
Bước tiến trục X	12.0 m/min
Bước tiến trục Z	8.0 m/min
MÔ TƠ CÁC TRỤC	HỆ MÉT
Lực đẩy dọc trục X max.	24465 N
Lực đẩy dọc trục Y max.	10231 N
Lực đẩy dọc trục Z max.	40034 N
TRỤC CHÍNH	HỆ MÉT
Mũi trục chính	A1-20 Front & Rear
Hệ dẫn động	Hộp số 2 cấp tốc độ
Công suất max.	41.0 kW
Tốc độ max.	1000 rpm
Mô-men max.	5762.0 Nm @ 30 rpm
Lỗ trục chính	318.0 mm
Chống tâm	HỆ MÉT
Côn trục chính	MT6
Hành Trình	1,067 mm
Lực chống tâm max(Acme)	13,345 N
Lực chống tâm min(Acme)	890 N
Đài gá dao	HỆ MÉT
Số lượng dao	12 Stations
Số dao tiện ngoài và tiện trong	Thay đổi theo đài gá dao
Công cụ	BOT
Đầu dao chủ động	HỆ MÉT
Tốc độ max.	95 rpm
THÔNG SỐ CHUNG	HỆ MÉT
Dung tích thùng tưới nguội	360 L
YÊU CẦU VỀ KHÍ NÉN	HỆ MÉT
Yêu cầu về khí nén	113.0 L/min @ 6.9 bar
Kích thước lỗ khí nén vào	3/8 in
Kích cỡ nối	3/8 in
Áp suất khí nén min.	5.5 bar
CÁC THÔNG SỐ VỀ ĐIỆN	HỆ MÉT
Tốc độ trục chính	1000 rpm
Hệ dẫn động	Hộp số 2 cấp tốc độ
Công suất tiêu thụ của trục chính	41.0 kW
Điện áp AC vào 3 pha (Chuẩn Mỹ)	220 VAC
Dòng toàn tải 3 pha (Chuẩn Mỹ)	105 A
Điện áp AC vào 3 pha	440 VAC
Dòng toàn tải 3 pha	53 A

Tài liệu kỹ thuật

Đang chuyển tiếp đến trang Xây dựng cấu hình...

Nếu quá trình chuyển hướng không diễn ra
Hãy click biểu tượng phía dưới :

⚠️ Tất cả các thông số kỹ thuật được liệt kê đều dành cho cấu hình máy tiêu chuẩn. Thiết bị tùy chọn có thể làm thay đổi thông số kỹ thuật của máy * Máy Haas được thiết kế để hoạt động với nguồn điện 220 VAC (200-240 VAC). Tùy chọn biến áp cao áp (380 - 480 VAC) có sẵn cho tất cả các model, ngoại trừ các dòng Desktop mill, CL-1, CM-1 và SR Series. Biến áp cao áp bắt buộc phải được lắp đặt tại nhà máy trước khi xuất xưởng.
* Tùy chọn Trục chính tốc độ cao có thể có yêu cầu công suất điện cao hơn so với trục chính tiêu chuẩn. Tuy nhiên, nếu công suất trục chính (kW) không thay đổi, yêu cầu công suất vẫn giữ nguyên. Hãy kiểm tra yêu cầu công suất trước khi lắp đặt máy.
* Mức tiêu thụ khí trên các máy phay dòng DC/40 có thể cao hơn khi chức năng Thổi khí xuyên dụng cụ được kích hoạt
* Hình ảnh minh họa và khối lượng của sản phẩm có thể đã minh họa thêm các "Tùy chọn thêm" của máy.
* Các thông số kỹ thuật có thể thay đổi mà không cần báo trước.
* Liên hệ với nhân viên bán hàng để biết chi tiết: info@haasvietnam.com .
