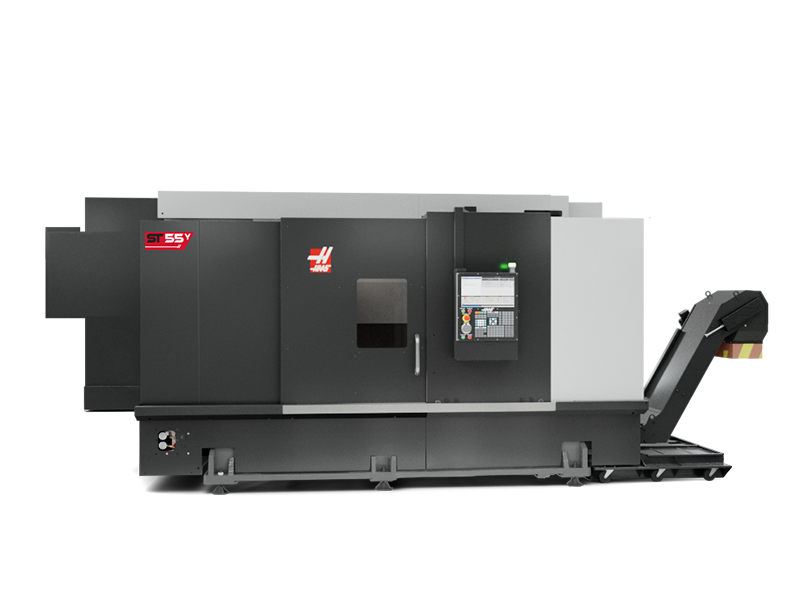

Máy tiện CNC : ST-55Y Large-Bore Y-Axis Lathe

12.5"

Sức chứa thanh (mâm cặp)

vòng/phút

55 hp

Công suất

Giới thiệu sản phẩm

1. Khả Năng Gia Công Phôi Cỡ Lớn Và Ống Vách Vượt Trội

Đường kính lỗ trục chính cực lớn: Điểm nâng cấp đáng giá nhất của ST-55Y là kích thước lỗ trục chính rộng, cho phép luồn các loại ống vách dài, trục truyền động lớn hoặc phôi hình trụ dài một cách dễ dàng.
Momen xoắn cực đại: Máy sở hữu hệ thống truyền động bánh răng 2 cấp, mang lại lực cắt mô-men xoắn rất lớn ở vòng quay thấp. Nhờ đó, máy dễ dàng bóc tách các lớp vật liệu cứng như thép hợp kim, inox hay titan.
Thân máy đúc bằng gang vững chắc: Khung bệ máy được thiết kế tối ưu hóa, giúp triệt tiêu rung động tối đa khi gia công các chi tiết nặng hàng tấn, đảm bảo bề mặt chi tiết bóng mịn.

2. Công Nghệ Đa Nhiệm Đột Phá Với Trục Y Và Dụng Cụ Cắt Động

Tích hợp trục Y mạnh mẽ: Hành trình trục Y cho phép dịch chuyển dao lệch tâm để thực hiện các nguyên công phay rãnh, khoan lỗ chéo, hoặc taro trên bề mặt trụ mà không cần chuyển sang máy phay độc lập.
Hệ thống ụ dao live tooling: Trục chính điều khiển góc định vị (Trục C) kết hợp với dao động lực giúp biến máy tiện ST-55Y thành một trung tâm gia công đa nhiệm "All-in-One".
Tối ưu hóa quy trình: Việc hoàn thành toàn bộ chi tiết phức tạp chỉ trong một lần gá đặt duy nhất giúp doanh nghiệp giảm thiểu sai số do gá đặt lại, giảm thời gian chết và tiết kiệm đáng kể chi phí nhân công.

3. Hệ Điều Hành Haas CNC Độc Quyền – Thông Minh Và Tin Cậy

Giao diện thân thiện: Hệ điều khiển Haas thế mới nổi tiếng với tính trực quan, hỗ trợ người vận hành lập trình nhanh trực tiếp trên máy mà không cần phần mềm CAM phức tạp cho các nguyên công cơ bản.
Giám sát thông minh HaasConnect: Hệ thống kết nối internet tiêu chuẩn cho phép chủ doanh nghiệp hoặc quản đốc theo dõi trạng thái hoạt động của máy, sản lượng, và cảnh báo lỗi theo thời gian thực qua điện thoại.

4. Ứng Dụng Thực Tế Trong Công Nghiệp

Ngành dầu khí: Gia công ren ống ngầm, đầu nối vách, khớp nối API, và các thiết bị khai thác dầu đặc chủng.
Ngành hàng hải & năng lượng: Chế tạo trục chân vịt, trục rotor tuabin gió, và các linh kiện thủy lực kích thước lớn.

Cấu hình mặc định

Turrets & Live Tooling	- 4000 Live tooling cùng đài dao BMT75 12 vị trí gá dao
Quản lý phoi và chất làm mát	- Thùng nước làm mát 95 Gallon (~360 lít) - Bơm nước làm mát đa cấp
Hệ điều khiển Haas	- Màn hình điều khiển rộng - Tay cầm điều khiển từ xa khổ lớn tích hợp màn hình cảm ứng - Kết nối Network qua Ethernet - Kết nối Network qua Wifi cho điều khiển Haas - Bộ làm mát tủ điều khiển CNC - Hệ thống bảo vệ quá áp/chống sốc điện - Mô-đun phát hiện sự cố mất điện sớm - Hệ thống quản lý dao nâng cao (ATM) - Mã M hiển thị phương tiện truyền thông (M130) - HaasConnect: Giám sát máy từ xa - Tính năng truyền dữ liệu HaasDrop - Taro bước tiến đồng bộ - Bộ nhớ chương trình tiêu chuẩn 1 GB - Chế độ tiết kiệm năng lượng ECO
*Các tùy chọn thêm ()**	- Ổ gá dao mở rộng - Cảm biến cạnh cho Hệ thống tự động - Cửa tự động cho máy Tiện CNC - Tấm che băng máy bằng thép không gỉ - Giá sạc điện thoại
Dụng cụ cắt và đồ gá	- BMT75 Driven Toolholder Kit - BMT75 Standard Toolholder Kit - BMT75 Metric Standard Toolholder Kit
Workholding	- Programmable Servo Tailstock, MT6
Vận chuyển	- Thiết bị/Điểm gá hỗ trợ cẩu nâng
Bảo hành	- Bảo hành tiêu chuẩn 1 năm

Thông số kỹ thuật

ST-55Y Large-Bore Y-Axis Lathe

KHẢ NĂNG	HỆ MÉT
Phôi xoay max	902 mm
Đường kính cắt tối đa (với đài dao BMT75)	699 mm
Chiều dài gia công max. (Thay đổi theo mâm cặp)	2032 mm
HÀNH TRÌNH	HỆ MÉT
Trục X	508 mm
Trục Y	± 76 mm
Trục Z	2032 mm
BƯỚC TIẾN	HỆ MÉT
Bước tiến trục X	12.0 m/min
Bước tiến trục Y	12.0 m/min
Bước tiến trục Z	8.1 m/min
MÔ TƠ CÁC TRỤC	HỆ MÉT
Lực đẩy dọc trục X max.	24465 N
Lực đẩy dọc trục Y max.	10231 N
Lực đẩy dọc trục Z max.	40034 N
TRỤC CHÍNH	HỆ MÉT
Mũi trục chính	A1-20 Front & Rear
Hệ dẫn động	Hộp số 2 cấp tốc độ
Công suất max.	41.0 kW
Tốc độ max.	1000 rpm
Mô-men max.	5762.0 Nm @ 30 rpm
Lỗ trục chính	318.0 mm
TRỤC C (Trên Trục chính)	HỆ MÉT
Tốc độ max.	49 rpm
Công suất max.	3.7 kW
Sai số vị trí (±)	0.01 °
Mô-men xoắn phanh	610 Nm
Kiểu điều khiển	Chuyển động nội suy và định vị
Chống tâm	HỆ MÉT
Côn trục chính	MT6
Hành Trình	2,146 mm
Lực chống tâm max(Acme)	13,345 N
Lực chống tâm min(Acme)	890 N
Đài gá dao	HỆ MÉT
Số lượng dao	12 Stations
Số dao tiện ngoài và tiện trong	Thay đổi theo đài gá dao
Công cụ	BMT75
Đầu dao chủ động	HỆ MÉT
Tốc độ max.	4000 rpm
Công cụ	BMT75
THÔNG SỐ CHUNG	HỆ MÉT
Dung tích thùng tưới nguội	360 L
YÊU CẦU VỀ KHÍ NÉN	HỆ MÉT
Yêu cầu về khí nén	113.0 L/min @ 6.9 bar
Kích thước lỗ khí nén vào	3/8 in
Kích cỡ nối	3/8 in
Áp suất khí nén min.	5.5 bar
CÁC THÔNG SỐ VỀ ĐIỆN	HỆ MÉT
Tốc độ trục chính	1000 rpm
Hệ dẫn động	Hộp số 2 cấp tốc độ
Công suất tiêu thụ của trục chính	41.0 kW
Điện áp AC vào 3 pha (Chuẩn Mỹ)	220 VAC
Dòng toàn tải 3 pha (Chuẩn Mỹ)	105 A
Điện áp AC vào 3 pha	440 VAC
Dòng toàn tải 3 pha	53 A

Tài liệu kỹ thuật

Đang chuyển tiếp đến trang Xây dựng cấu hình...

Nếu quá trình chuyển hướng không diễn ra
Hãy click biểu tượng phía dưới :

⚠️ Tất cả các thông số kỹ thuật được liệt kê đều dành cho cấu hình máy tiêu chuẩn. Thiết bị tùy chọn có thể làm thay đổi thông số kỹ thuật của máy * Máy Haas được thiết kế để hoạt động với nguồn điện 220 VAC (200-240 VAC). Tùy chọn biến áp cao áp (380 - 480 VAC) có sẵn cho tất cả các model, ngoại trừ các dòng Desktop mill, CL-1, CM-1 và SR Series. Biến áp cao áp bắt buộc phải được lắp đặt tại nhà máy trước khi xuất xưởng.
* Tùy chọn Trục chính tốc độ cao có thể có yêu cầu công suất điện cao hơn so với trục chính tiêu chuẩn. Tuy nhiên, nếu công suất trục chính (kW) không thay đổi, yêu cầu công suất vẫn giữ nguyên. Hãy kiểm tra yêu cầu công suất trước khi lắp đặt máy.
* Mức tiêu thụ khí trên các máy phay dòng DC/40 có thể cao hơn khi chức năng Thổi khí xuyên dụng cụ được kích hoạt
* Hình ảnh minh họa và khối lượng của sản phẩm có thể đã minh họa thêm các "Tùy chọn thêm" của máy.
* Các thông số kỹ thuật có thể thay đổi mà không cần báo trước.
* Liên hệ với nhân viên bán hàng để biết chi tiết: info@haasvietnam.com .
