Máy phay CNC : VF-8SS/50

Côn trục chính

Trục

12k

vòng/phút

30+1

Đài gá dao

Giới thiệu sản phẩm

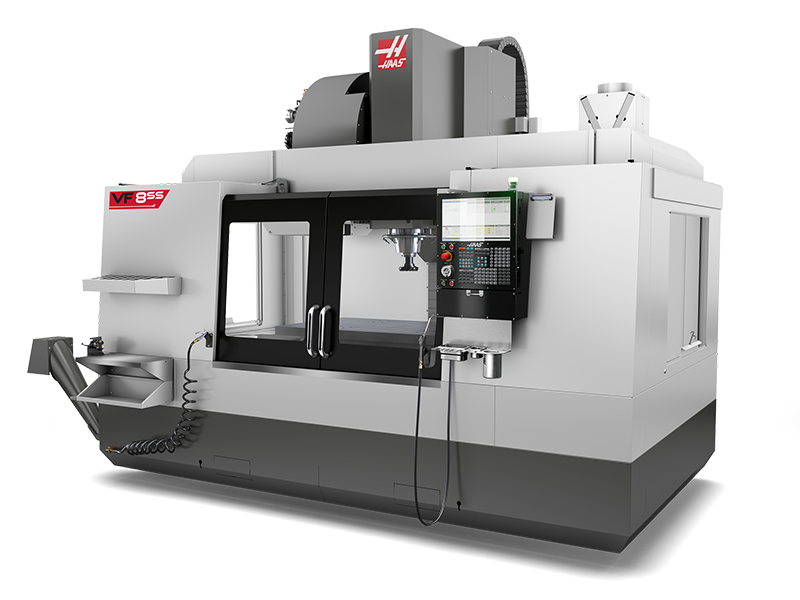

1. Tổng quan về Haas VF-8SS/50
Máy phay đứng CNC Haas VF-8SS/50 được thiết kế chuyên biệt cho các nhà xưởng bận rộn cần sản xuất hàng loạt chi tiết kích thước lớn với yêu cầu khắt khe về độ chính xác. Máy giải quyết hoàn hảo bài toán cân bằng giữa "lực cắt mô-men xoắn lớn của đầu côn 50" và "tốc độ di chuyển nhanh linh hoạt của dòng SS", loại bỏ hoàn toàn sự chậm chạp thường thấy trên các dòng máy lớn truyền thống.

2. Thông số kỹ thuật nổi bật

Hành trình trục (X x Y x Z): 1626 x 1016 x 762 mm
Kích thước bàn máy: 1626 x 914 mm.
Hệ thống côn trục chính: CT hoặc BT50.
Tốc độ trục chính: Tối độ tối đa lên đến 12.000 vòng/phút.
Hệ thống thay dao: Bộ thay dao tự động lắp bên hông (Side-mount) tốc độ cao với 30+1 vị trí.
Tốc độ dịch chuyển nhanh (Rapids): Đạt hiệu suất cao trên tất cả các trục.

3. Các đặc điểm và ưu điểm vượt trội

Hành trình trục Y siêu rộng: Với khoảng hành trình Y lên đến 1016 mm, máy cho phép gia công các tấm khuôn vuông lớn hoặc gá đặt nhiều block phôi lớn cùng lúc một cách dễ dàng.
Độ cứng vững đầu côn 50: Trục chính côn 50 kết hợp hệ thống giải nhiệt chất lỏng giúp máy dễ dàng ăn dao sâu, cắt gọt mượt mà các vật liệu siêu cứng như thép hợp kim, inox, gang.
Chu kỳ gia công siêu tốc (Super-Speed): Tốc độ phản hồi và tịnh tiến nhanh của các trục vít me giúp giảm thiểu thời gian chạy không (non-cutting time), tối ưu hóa lợi nhuận trên mỗi giờ chạy máy.
Hệ điều khiển Haas NGC thông minh: Màn hình trực quan tích hợp tính năng kết nối Internet, quản lý dữ liệu qua đám mây (HaasConnect) và mô-đun bảo vệ máy an toàn khi xảy ra sự cố mất điện đột ngột.

4. Ứng dụng thực tế

Gia công vỏ hộp số, lốc động cơ ô tô kích thước lớn.
Chế tạo các bộ khuôn dập, khuôn ép nhựa cỡ lớn cho ngành gia dụng và công nghiệp.
Sản xuất cấu trúc linh kiện hàng không vũ trụ, đường ray và năng lượng.

Cấu hình mặc định

Trục chính	- Trục chính chất lượng cao 12 000 Vòng/phút
Hệ thống thay dao	- Ổ dao thay tự động gắn bên hông 30+1 dao, Côn 50
Quản lý phoi và chất làm mát	- Vòi phun nước làm mát lập trình được - Hệ thống thổi khí làm sạch kính cửa sổ - Thùng nước làm mát 95 Gallon (~360 lít) - Bộ lọc khay hứng phoi - Bơm nước làm mát đa cấp - Tính năng xịt rửa phoi
Hệ điều khiển Haas	- Màn hình điều khiển rộng - Tay cầm điều khiển từ xa khổ lớn tích hợp màn hình cảm ứng - Kết nối Ethernet - Kết nối WiFi cho hệ điều khiển Haas - Hệ thống bảo vệ quá áp/chống sốc điện - Mô-đun phát hiện sự cố mất điện sớm - Hệ thống quản lý dao nâng cao (ATM) - Mã M hiển thị phương tiện truyền thông (M130) - HaasConnect: Giám sát máy từ xa - Tính năng truyền dữ liệu HaasDrop - Taro bước tiến đồng bộ - Bộ nhớ chương trình tiêu chuẩn 1 GB - Chế độ tiết kiệm năng lượng ECO
Các tùy chọn sản phẩm	- Tấm che băng máy bằng thép không gỉ - Giá sạc điện thoại
Bảo hành	- Bảo hành tiêu chuẩn 1 năm

Thông số kỹ thuật

VF-8SS/50

HÀNH TRÌNH	Hệ MÉT
Trục X	1626 mm
Trục Y	1016 mm
Trục Z	762 mm
Khoảng cách từ trục chính đến đến bàn max.	889 mm
Khoảng cách từ trục chính đến bàn min.	127 mm
TRỤC CHÍNH	Hệ MÉT
Công suất max.	44.7 kW
Tốc độ max.	12000 vòng/phút
Mô-men max.	189.8 Nm @ 2200 vòng/phút
Hệ dẫn động	Truyền động trực tiếp
Côn cổ trục	CT/BT 50
Bôi trơn bạc đạn	Khí/Phun dầu
Làm mát	Làm mát dạng khoang ngoài
BÀN MÁY	Hệ MÉT
Chiều dài	1626 mm
Chiều rộng	914 mm
Độ rộng rãnh chữ T	15.90 mm to 0.63 mm
Khoảng cách tâm rãnh chữ T	125 mm
Số lượng rãnh chữ T	7
Trọng lượng tối đa trên bàn (phân bổ đều)	907 kg
BƯỚC TIẾN	Hệ MÉT
Tốc độ cắt max.	21.2 m/min
Bước tiến trục X	30.5 m/min
Bước tiến trục Y	30.5 m/min
Bước tiến trục Z	24.0 m/min
MÔ TƠ CÁC TRỤC	Hệ MÉT
Lực đẩy dọc trục X max.	15124 N
Lực đẩy dọc trục Y max.	15124 N
Lực đẩy dọc trục Z max.	15124 N
HỆ THỐNG THAY DAO	Hệ MÉT
Loại	SMTC
Số đầu dao	30+1
Đường kính dao max. (2 bên có dao)	102 mm
Đường kính dao max (2 bên trống)	254 mm
Chiều dài dao max. (từ mũi trục chính)	406 mm
Trọng lượng dao max.	13.6 kg
Thời gian thay dao trung bình tool-to-tool	4.20 s
Thời gian thay dao trung bình chip-to-chip	6.30 s
THÔNG SỐ CHUNG	Hệ MÉT
Dung tích thùng tưới nguội	360 L
YÊU CẦU VỀ KHÍ NÉN	Hệ MÉT
Yêu cầu về khí nén	113.0 L/min @ 6.9 bar
Kích thước lỗ khí nén vào	3/8 in
Kích cỡ nối	3/8 in
Áp suất khí nén min.	5.5 bar
CÁC THÔNG SỐ VỀ ĐIỆN	Hệ MÉT
Tốc độ trục chính	12000 vòng/phút
Hệ dẫn động	Truyền động trực tiếp
Công suất trục chính	44.0 kW
Điện áp AC vào 3 pha (Chuẩn Mỹ)	220 VAC
Dòng toàn tải 3 pha (Chuẩn Mỹ)	105 A
Điện áp AC vào 3 pha	440 VAC
Dòng toàn tải 3 pha	53 A
KÍCH THƯỚC VẬN CHUYỂN	Hệ MÉT
Pallet nội địa	494 cm x 305 cm x 333 cm
Thùng xuất khẩu	494 cm x 313 cm x 339 cm
Trọng lượng	13155.0 kg
Kích thước pallet tùy chọn EC	494 cm x 305 cm x 356 cm
Kích thùng xuất khẩu tùy chọn EC	494 cm x 313 cm x 359 cm
Trọng lượng khi tùy chọn EC	13155 kg

Tài liệu kỹ thuật

Đang chuyển tiếp đến trang Xây dựng cấu hình...

Nếu quá trình chuyển hướng không diễn ra
Hãy click biểu tượng phía dưới :

* Máy Haas được thiết kế để hoạt động với nguồn điện 220 VAC (200-240 VAC). Tùy chọn biến áp cao áp (380 - 480 VAC) có sẵn cho tất cả các model, ngoại trừ các dòng Desktop mill, CL-1, CM-1 và SR Series. Biến áp cao áp phải được lắp đặt tại nhà máy trước khi xuất xưởng.
* LƯU Ý! Tùy chọn Trục chính tốc độ cao có thể có yêu cầu công suất điện cao hơn so với trục chính tiêu chuẩn. Tuy nhiên, nếu công suất trục chính (kW) không thay đổi, yêu cầu công suất vẫn giữ nguyên. Hãy kiểm tra yêu cầu công suất trước khi lắp đặt máy.
* Mức tiêu thụ khí trên các máy phay dòng DC/40 có thể cao hơn khi chức năng Thổi khí xuyên dụng cụ được kích hoạt
* Các thông số kỹ thuật có thể thay đổi mà không cần báo trước. Hình ảnh minh họa của sản phẩm có thể đã minh họa thêm các "Tùy chọn thêm" của máy. Liên hệ với nhân viên bán hàng để biết chi tiết: info@haasvietnam.com .
